影像标注与勾画

（一）三维重建

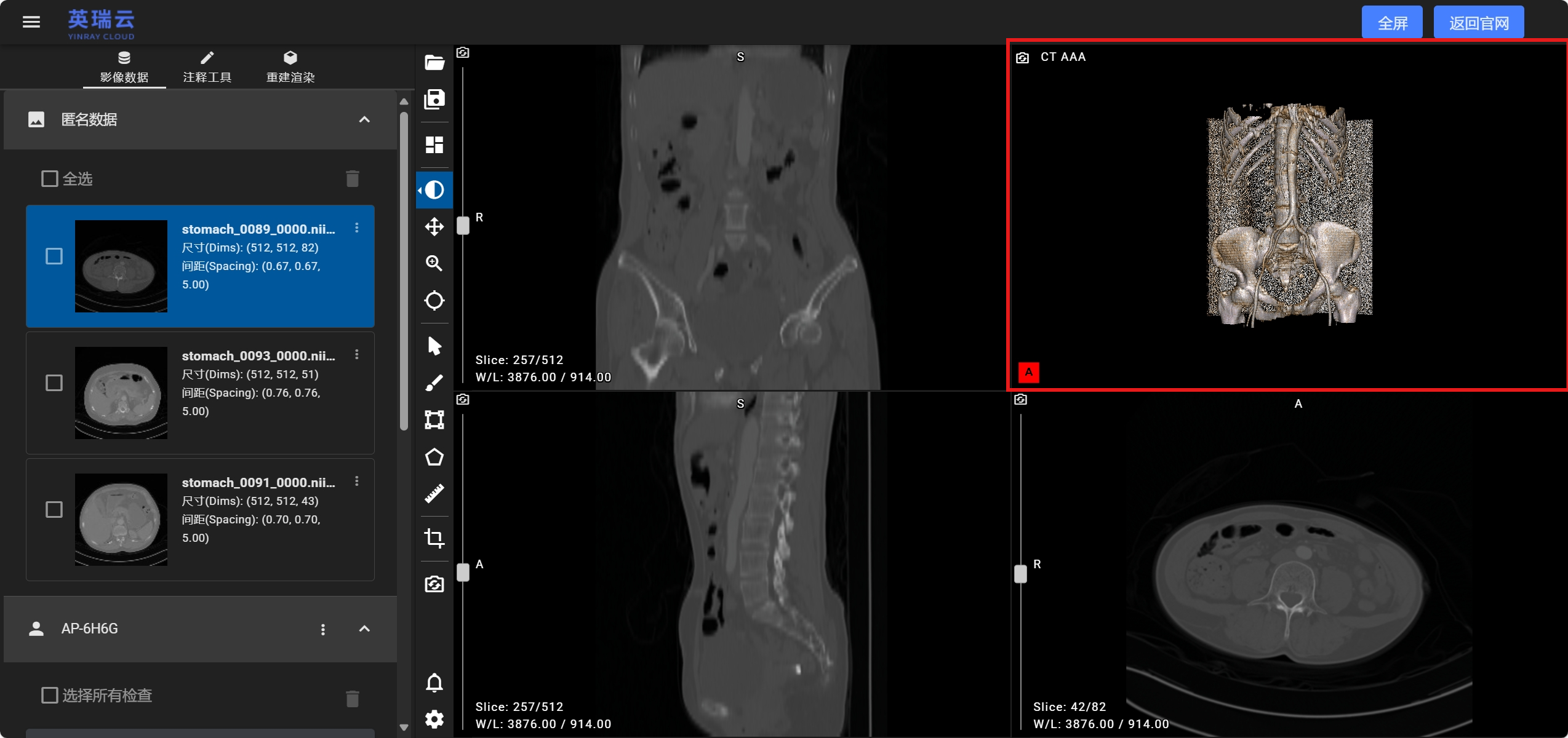

加载DICOM/NIFTI格式数据时，将自动生成影像数据的三维重建视图

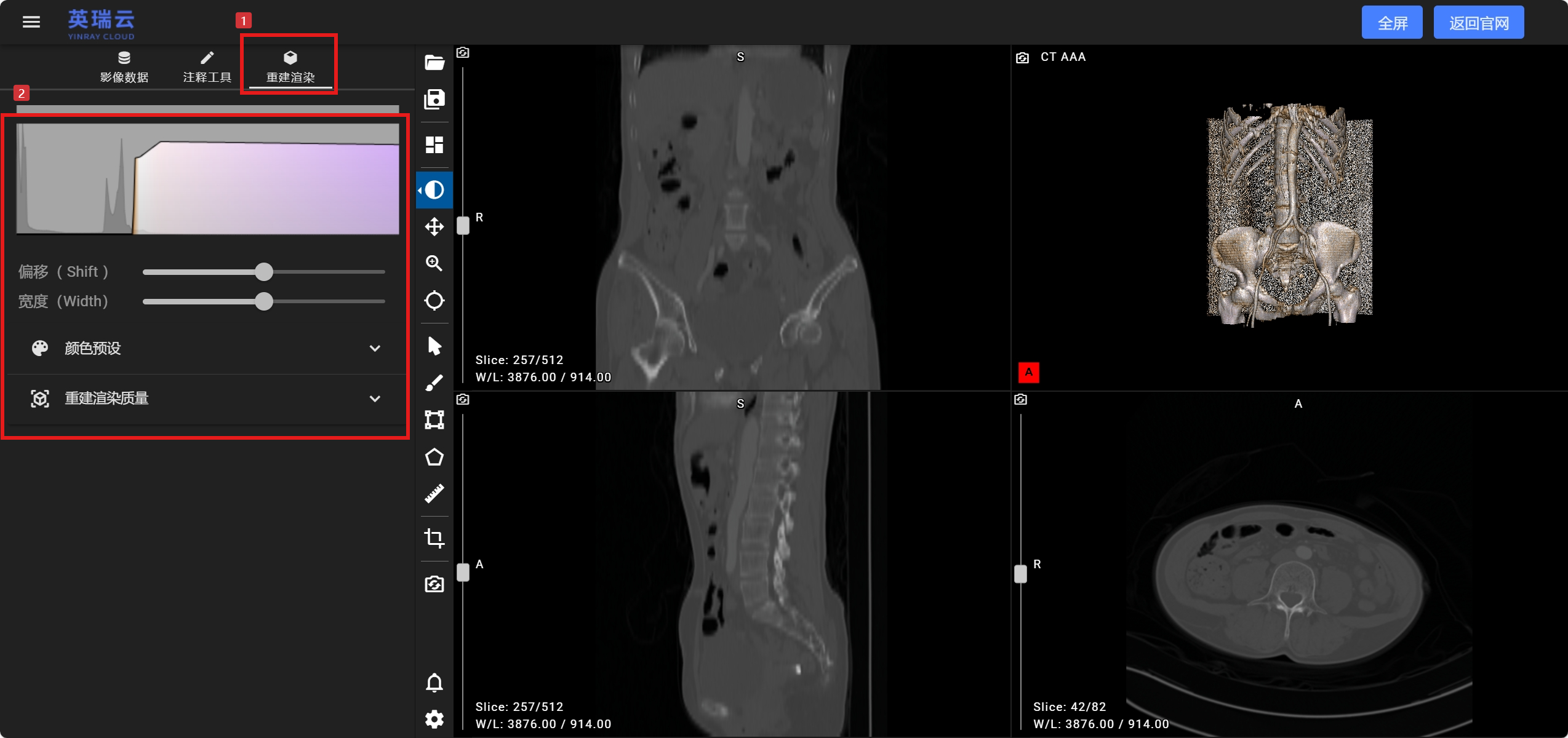

点击数据区-重建渲染按钮，可查看及调整渲染参数

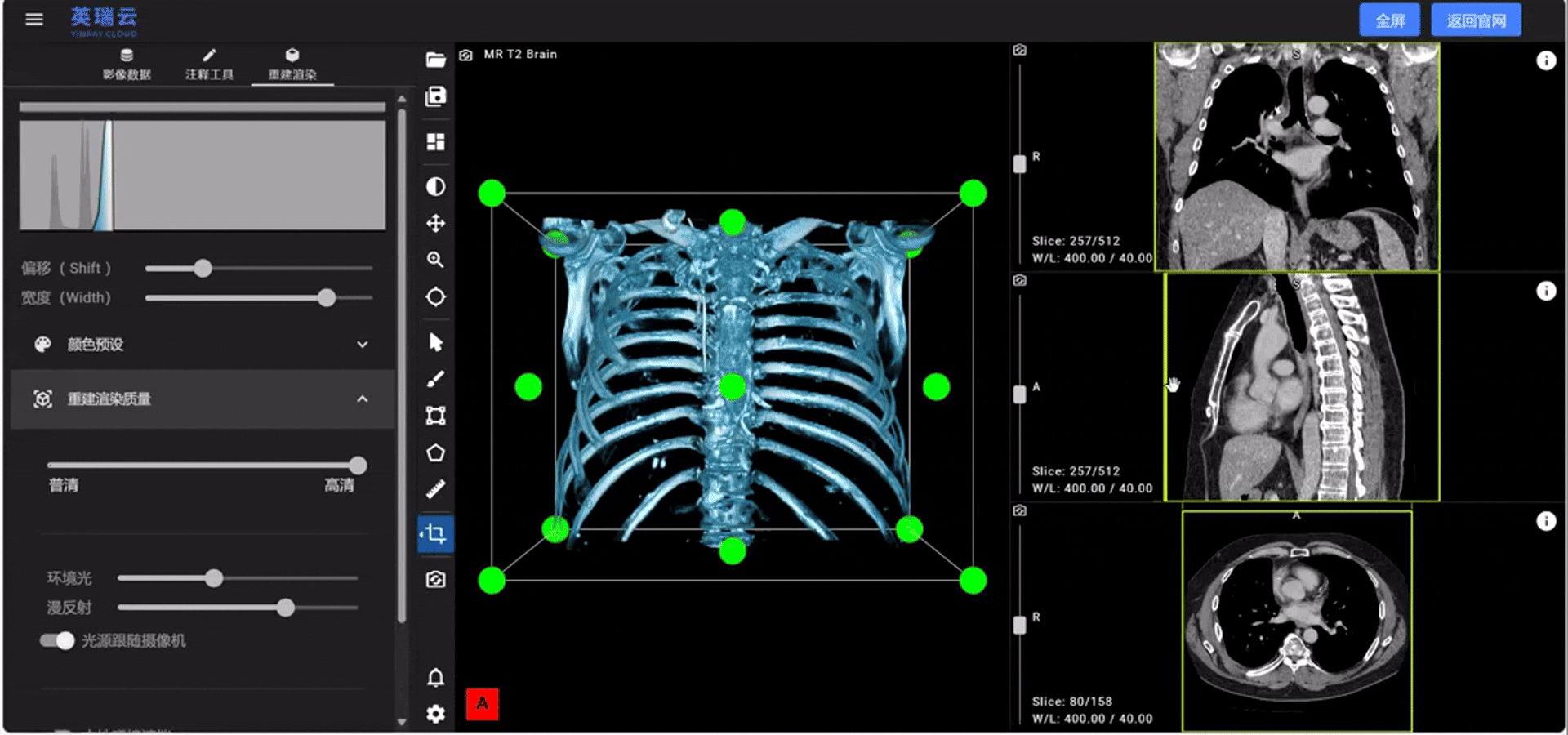

1.调整视角与组织窗口

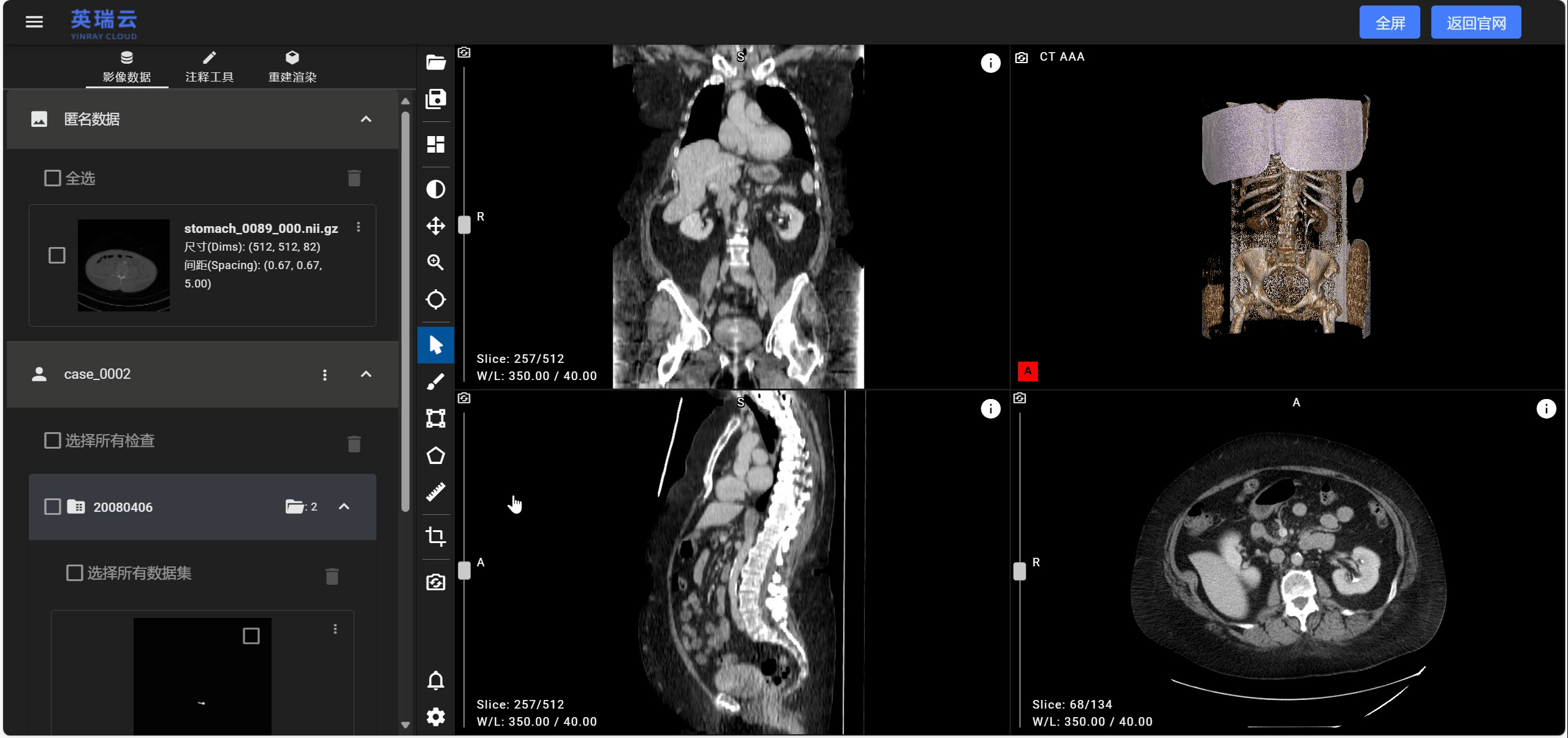

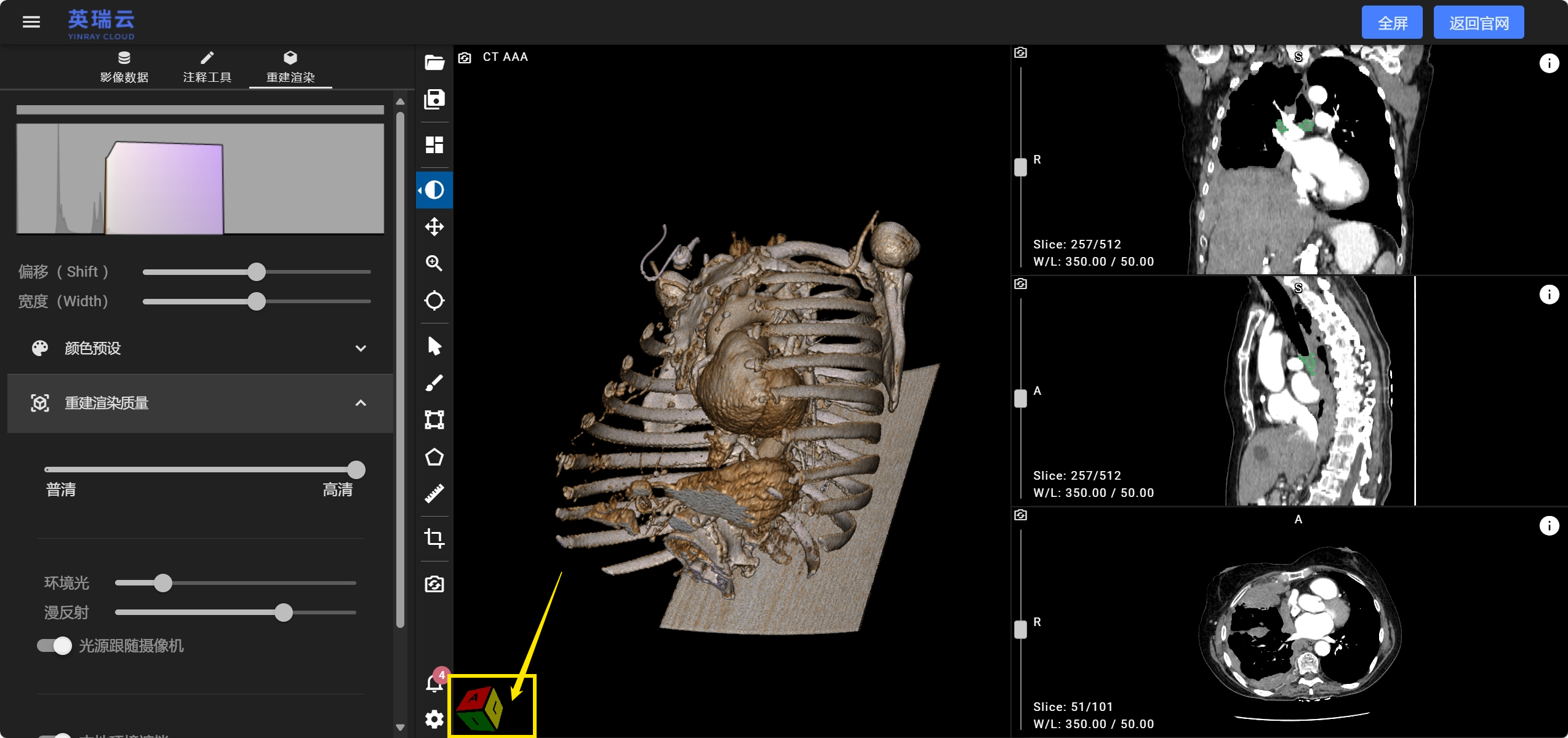

调整视角：鼠标移入三维视图区域，长按鼠标左键，可拖拽调整视角，视图左下角跟随展示当前视角角度

调整组织窗口：鼠标左键长按渲染窗，左右拖拽，可动态调整组织（骨骼、肌肉、脂肪、皮肤等）的展示效果。

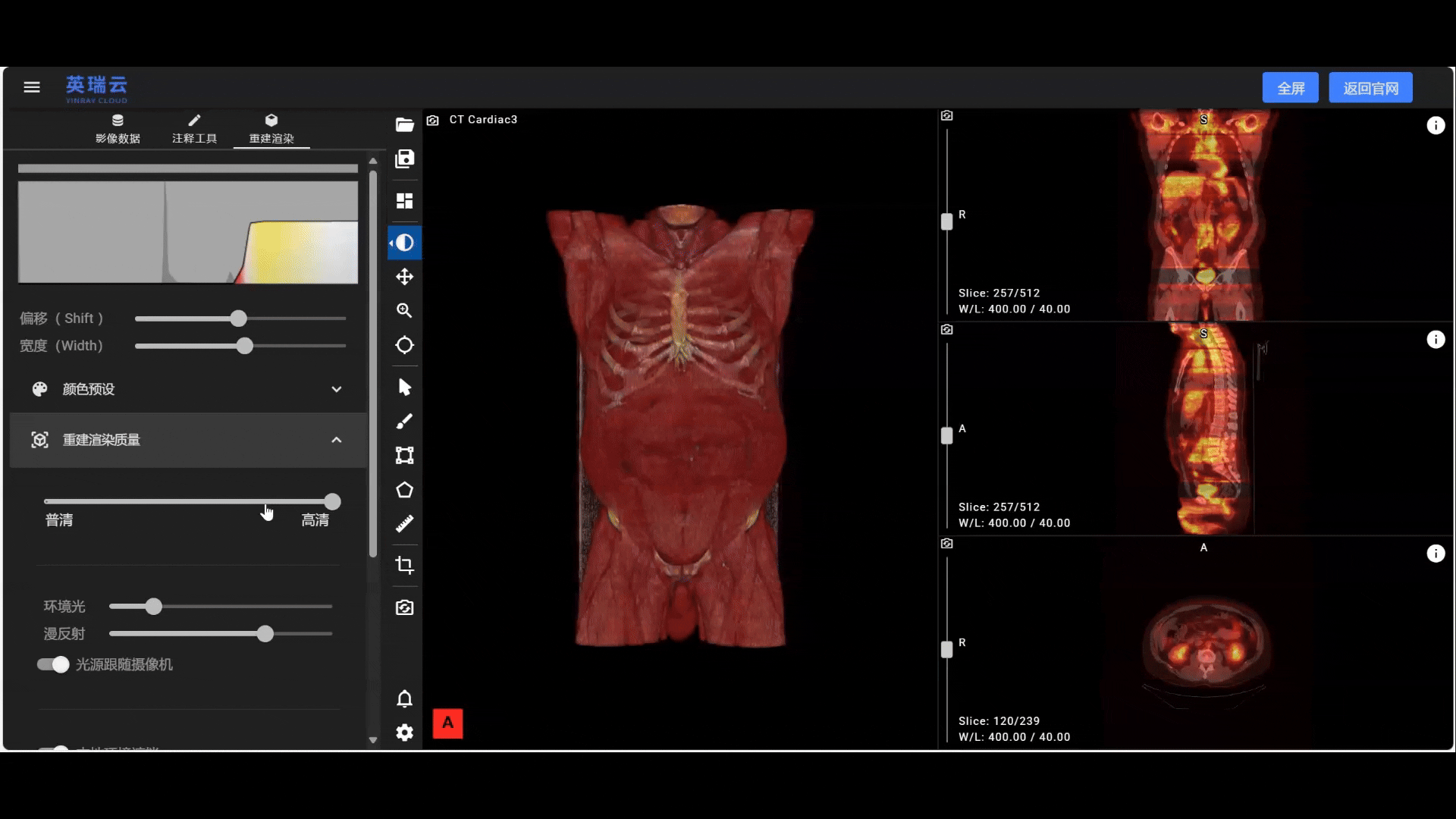

2.修改伪彩方案

提供多种颜色预设方案及色阶偏移设置，可根据个人习惯，灵活调整颜色效果。

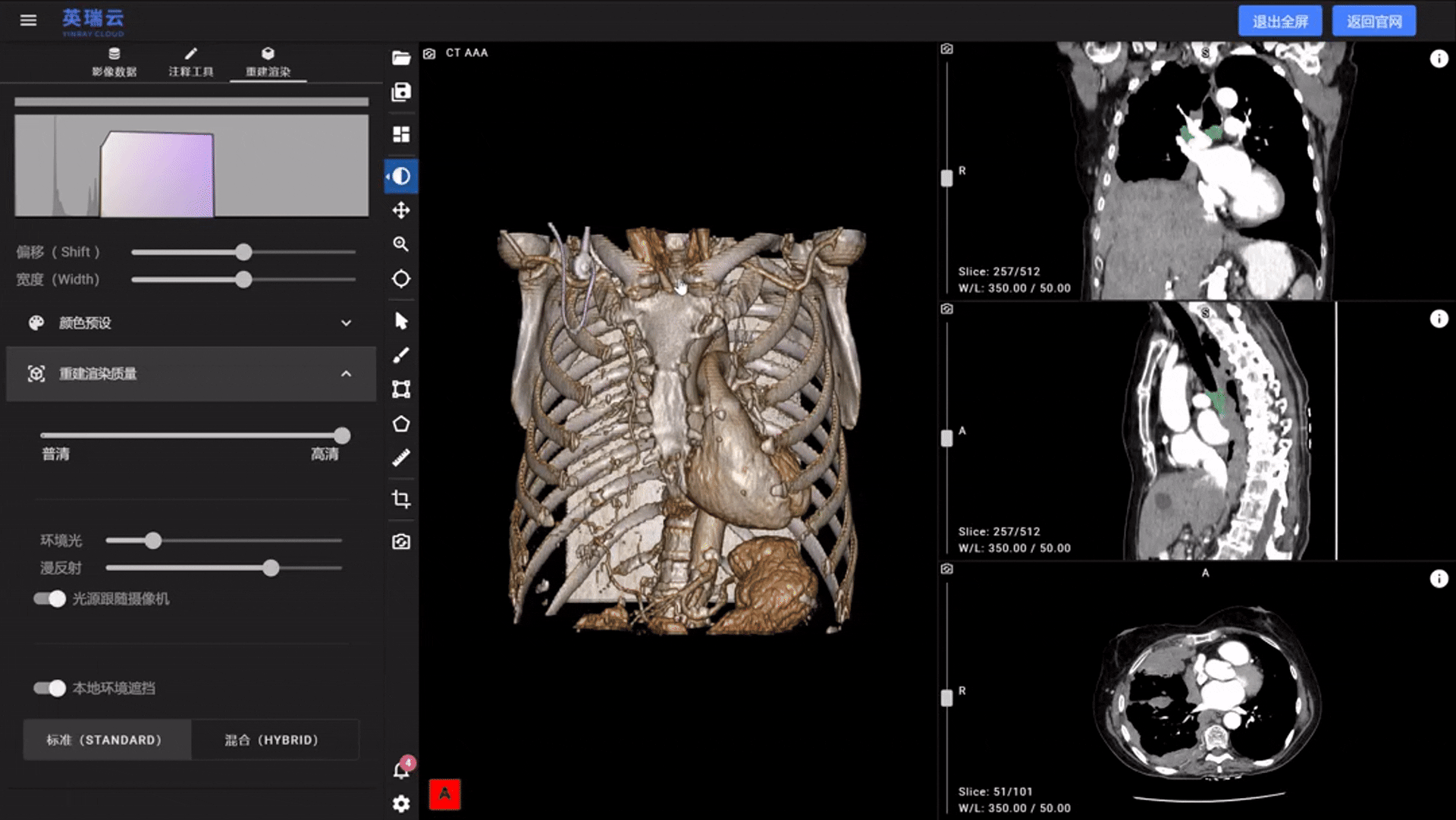

3.调整渲染参数

支持画质、光源、混合模式等渲染参数，可根据您的设备性能灵活调整渲染效果。

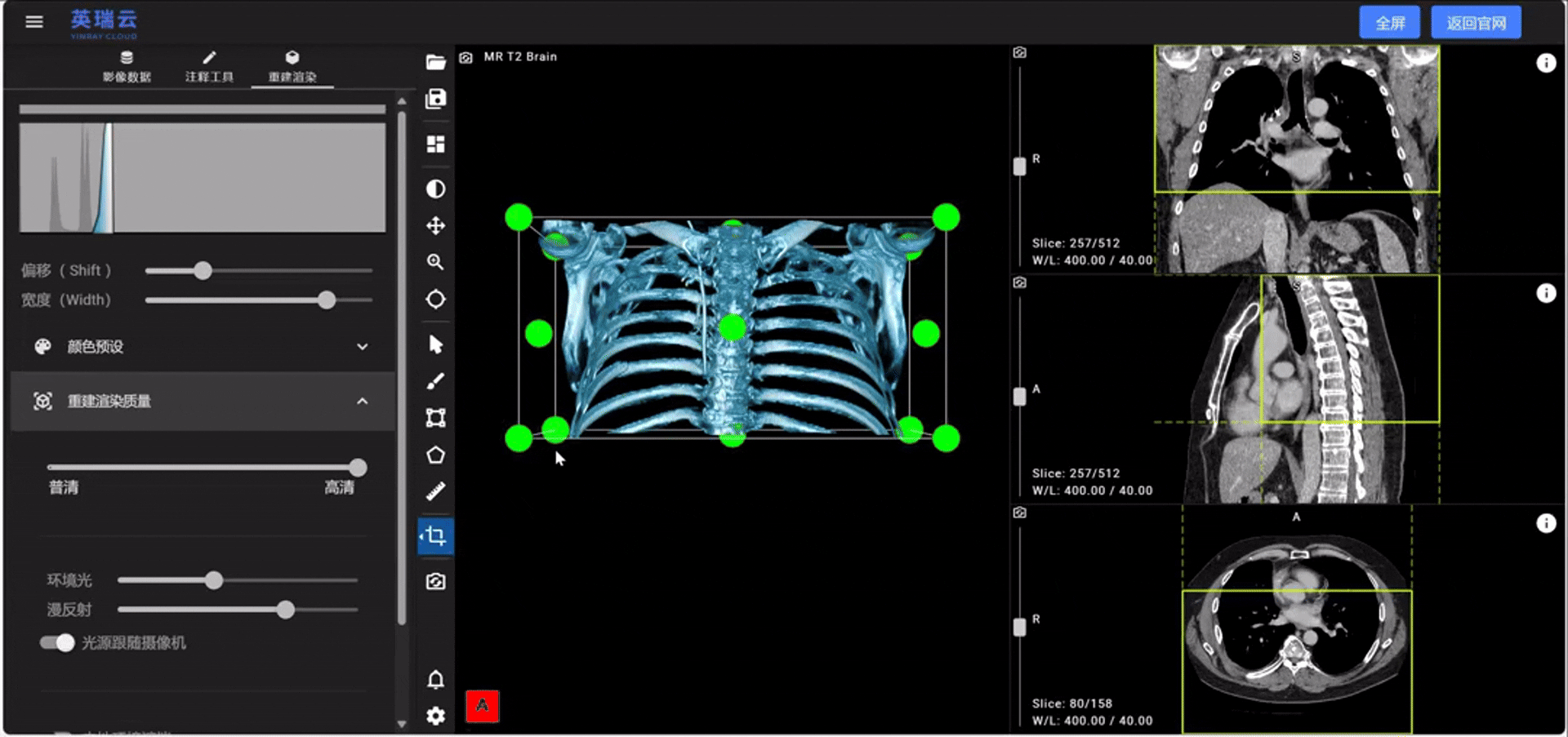

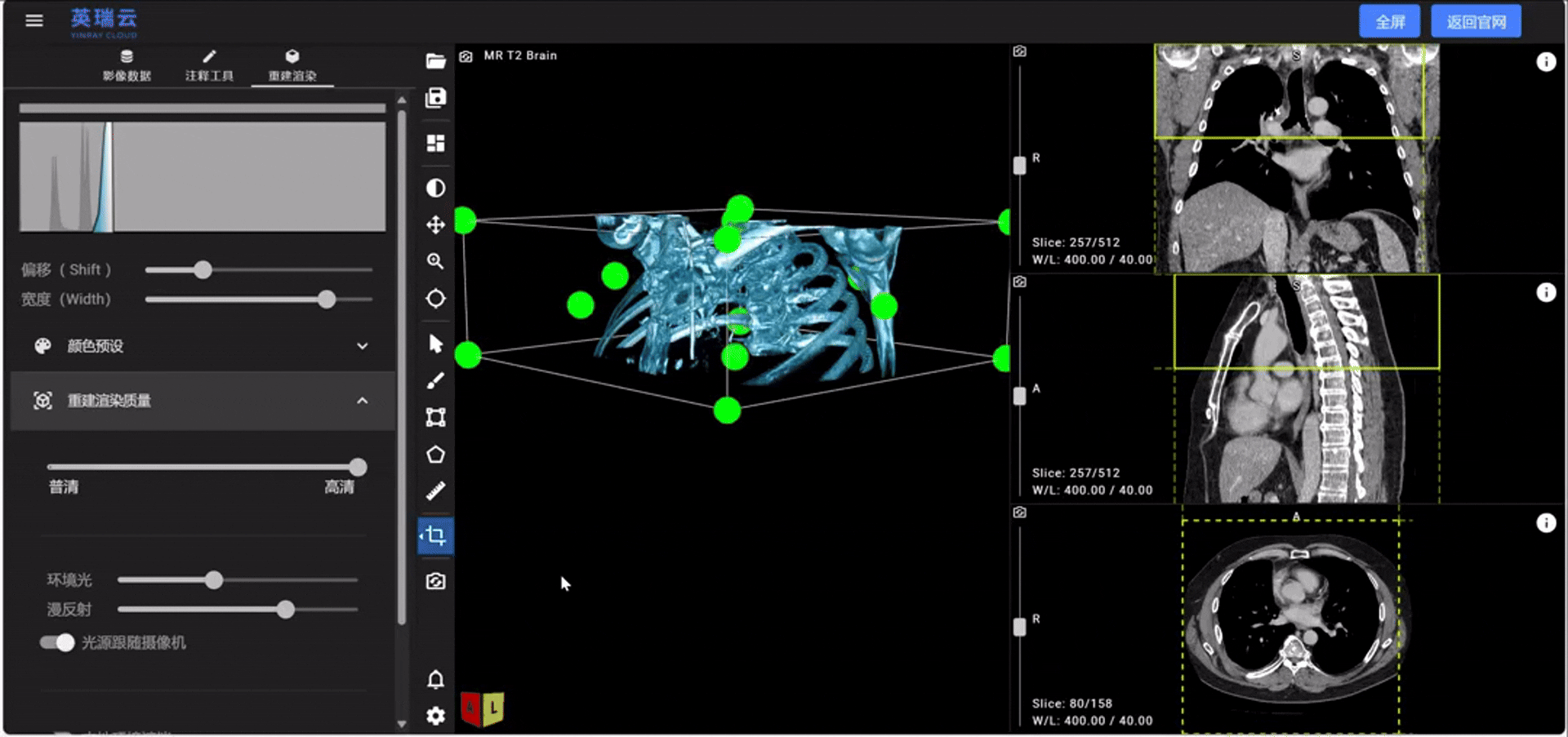

4.裁剪重建范围

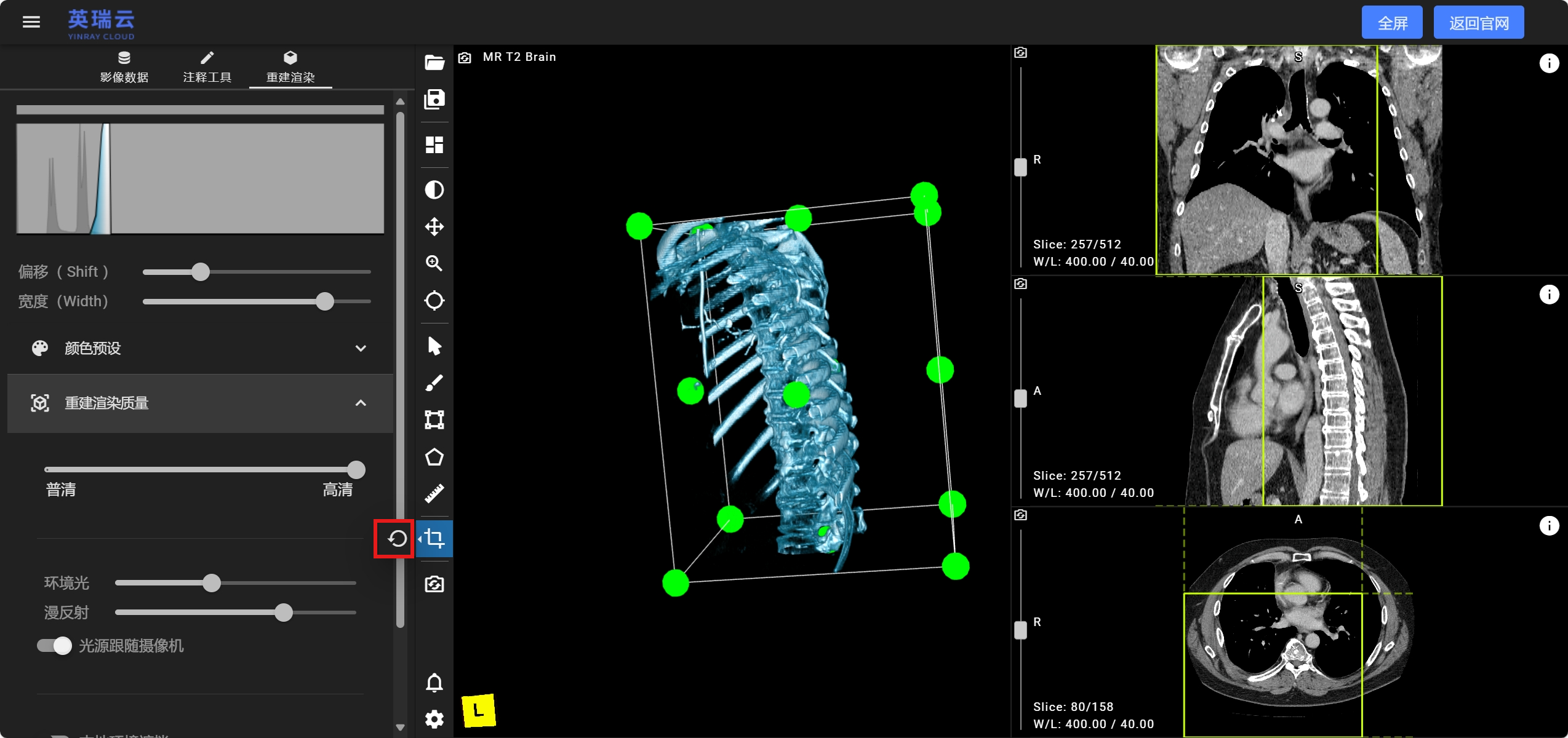

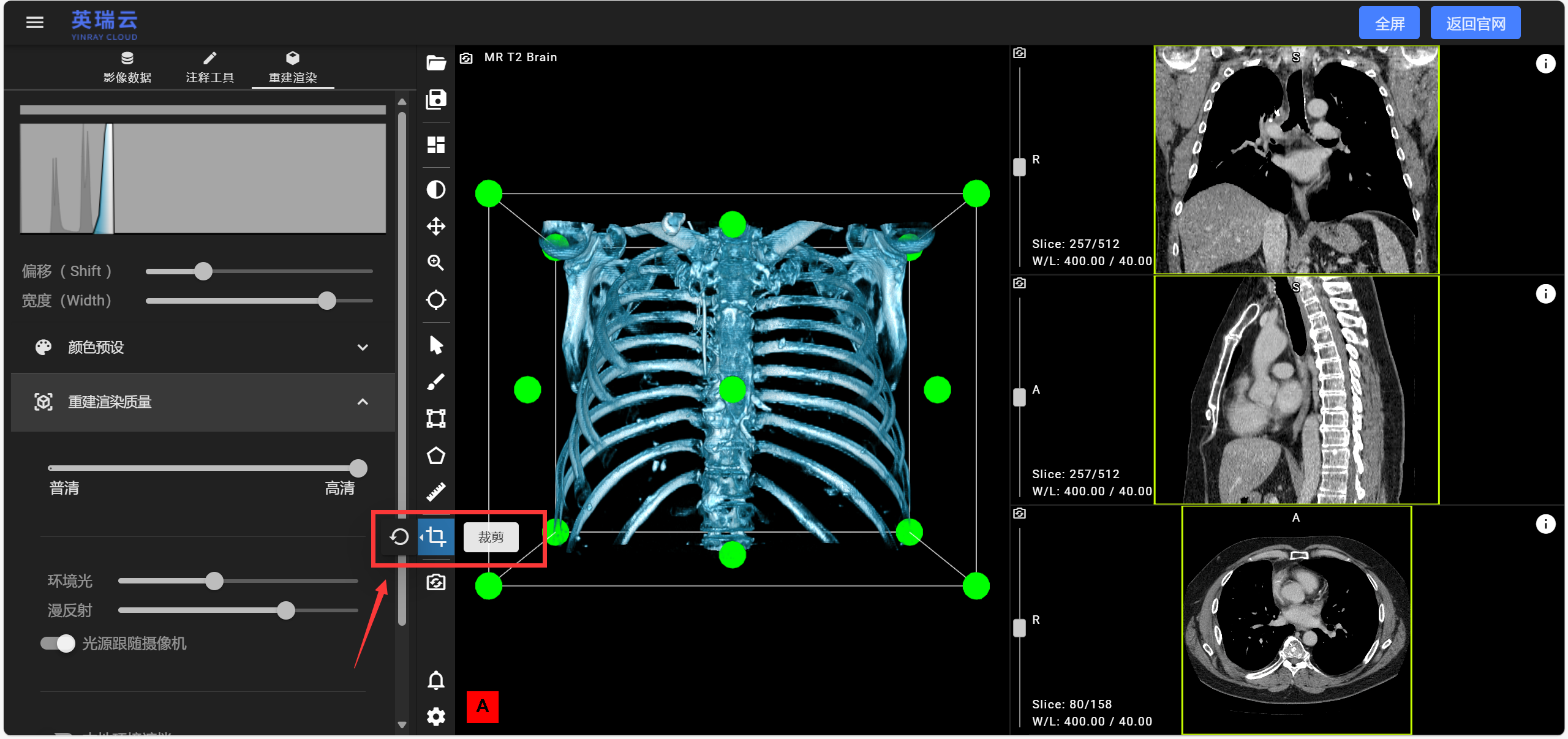

启用工具区-裁剪工具，可调整重建区域的大小，调整组织暴露位置及重建范围

• 二维视图调整：选中一个视图及调整面，长按鼠标左键拖拽调整

• 二维视图调整：选中一个调整点，长按鼠标左键拖拽调整

• 重置裁剪：点击“重置”按钮，可重置裁剪参数

（二）影像标注

提供标尺、多边形、矩形框等多项标注功能，支持标注功能与类型的混合使用，充分适应复杂的研究与标注需求。

1.标注工具

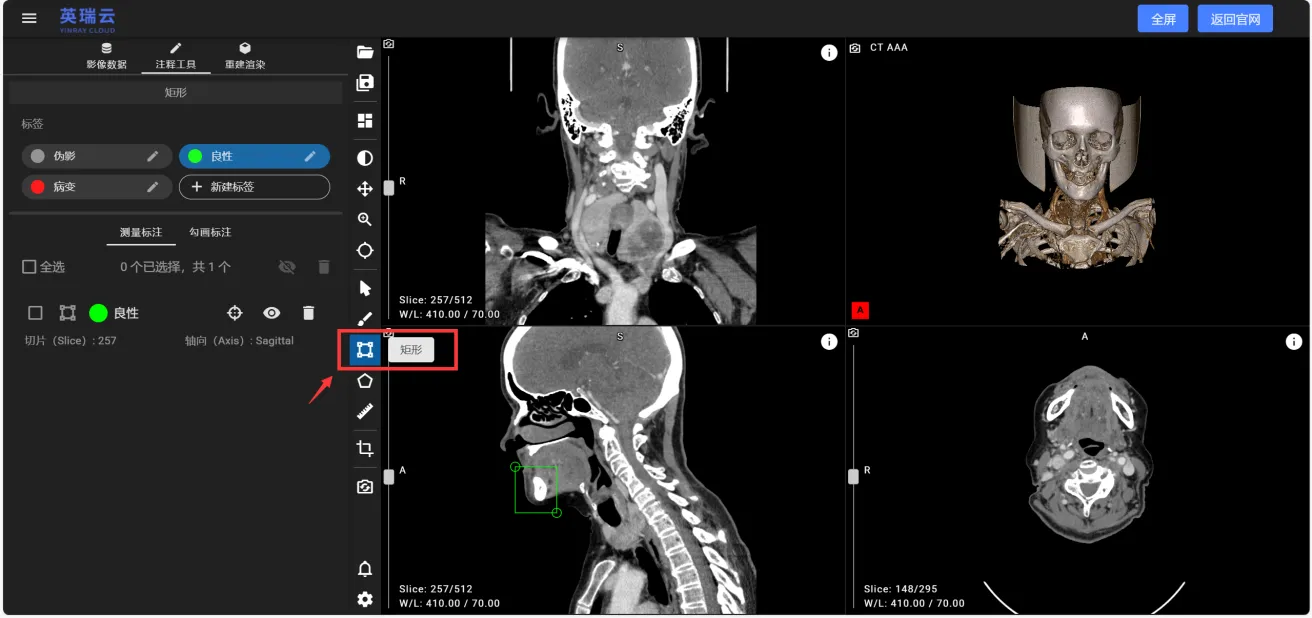

矩形工具 启用工具区-矩形工具，选择需要标注的视图及图层，长按鼠标左键可拖拽添加矩形标注

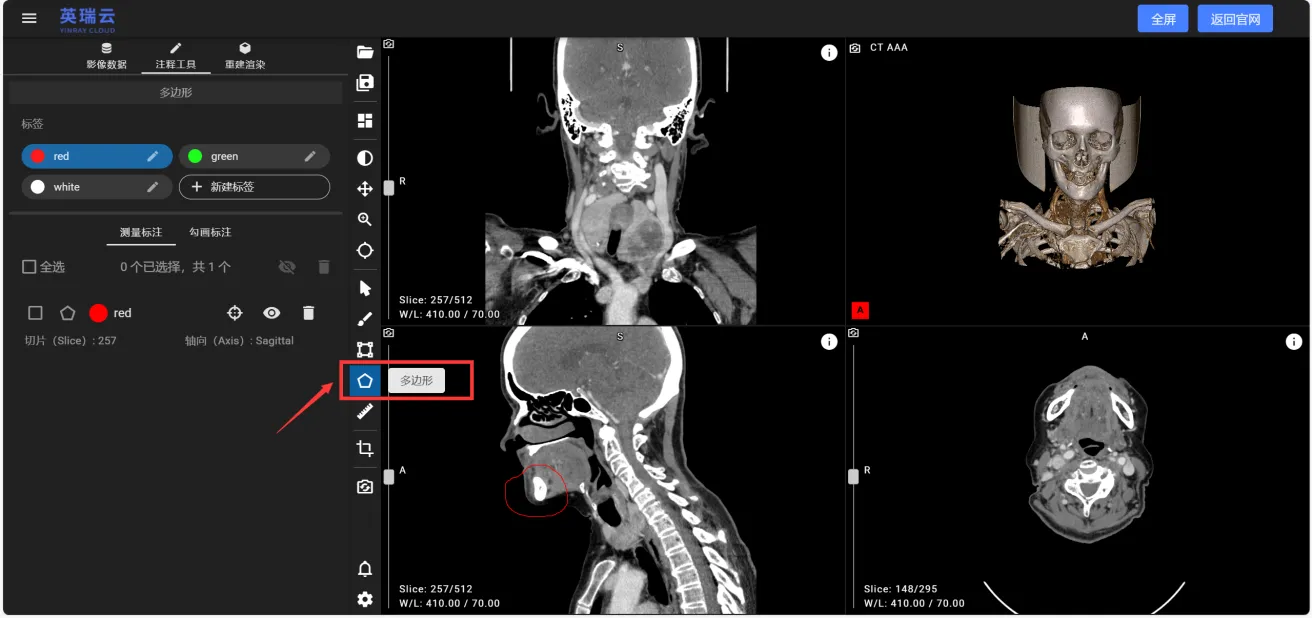

多边形工具 启用工具区-多边形工具，选择需要标注的视图及图层，长按鼠标左键可自由勾画形状进行标注

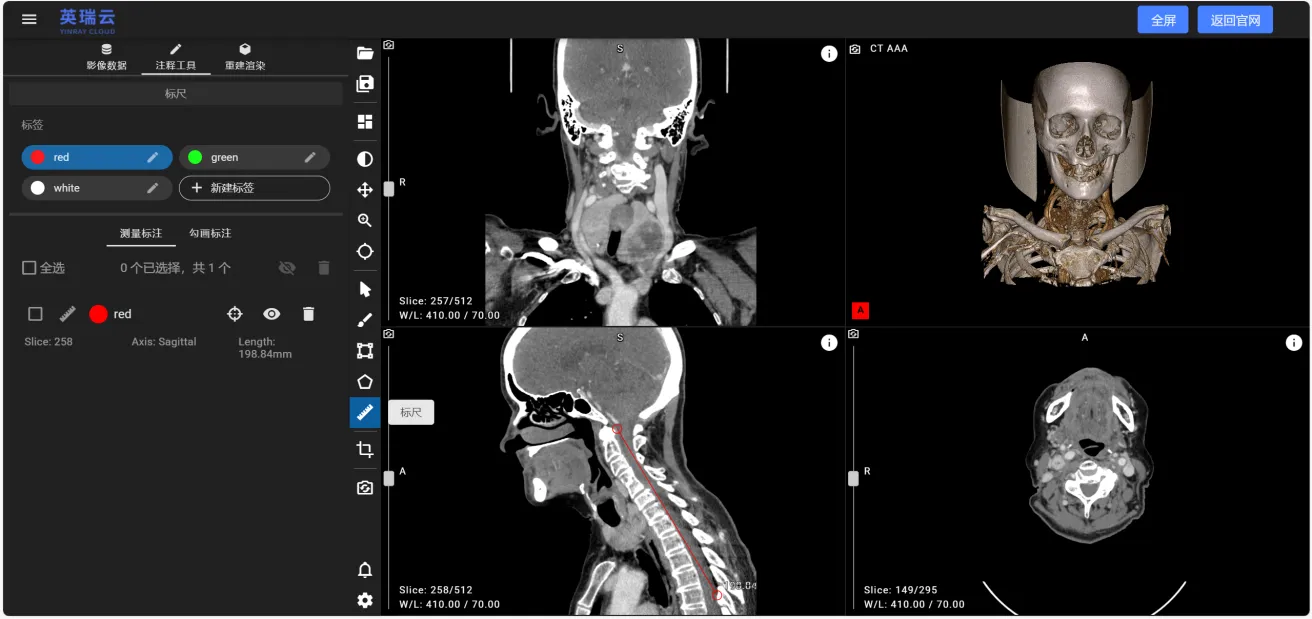

标尺工具 启用工具区-标尺工具，选择需要标注的视图及图层，长按鼠标左键可拖拽添加尺寸标注

2.标注管理

（三）影像勾画

提供画笔、橡皮擦等勾画工具，支持在线勾画及nii、dcm等多种常用格式的勾画数据保存

1.标签管理

进行勾画操作前，您需要为影像创建标签组及标签类别

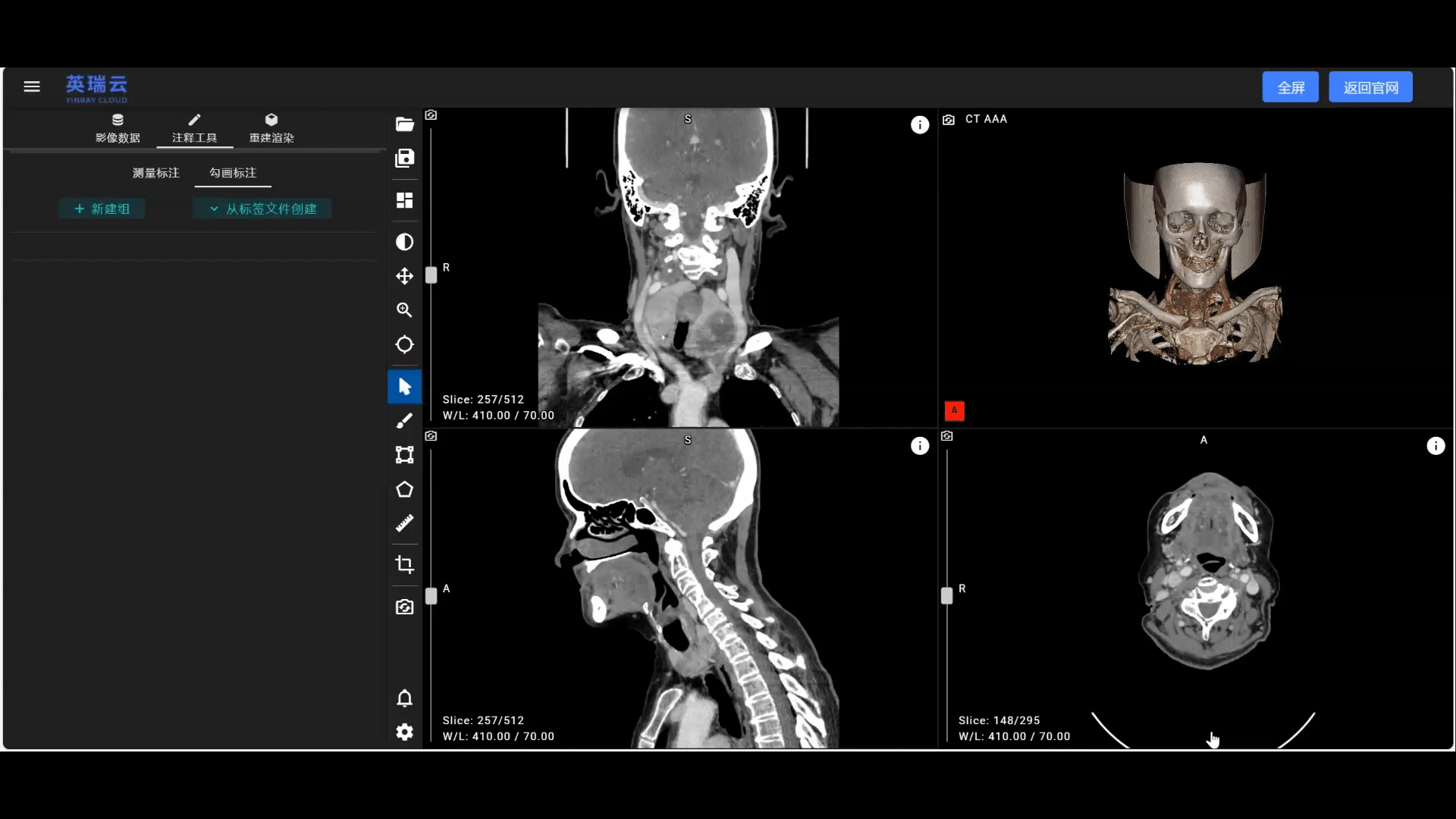

直接创建标签组

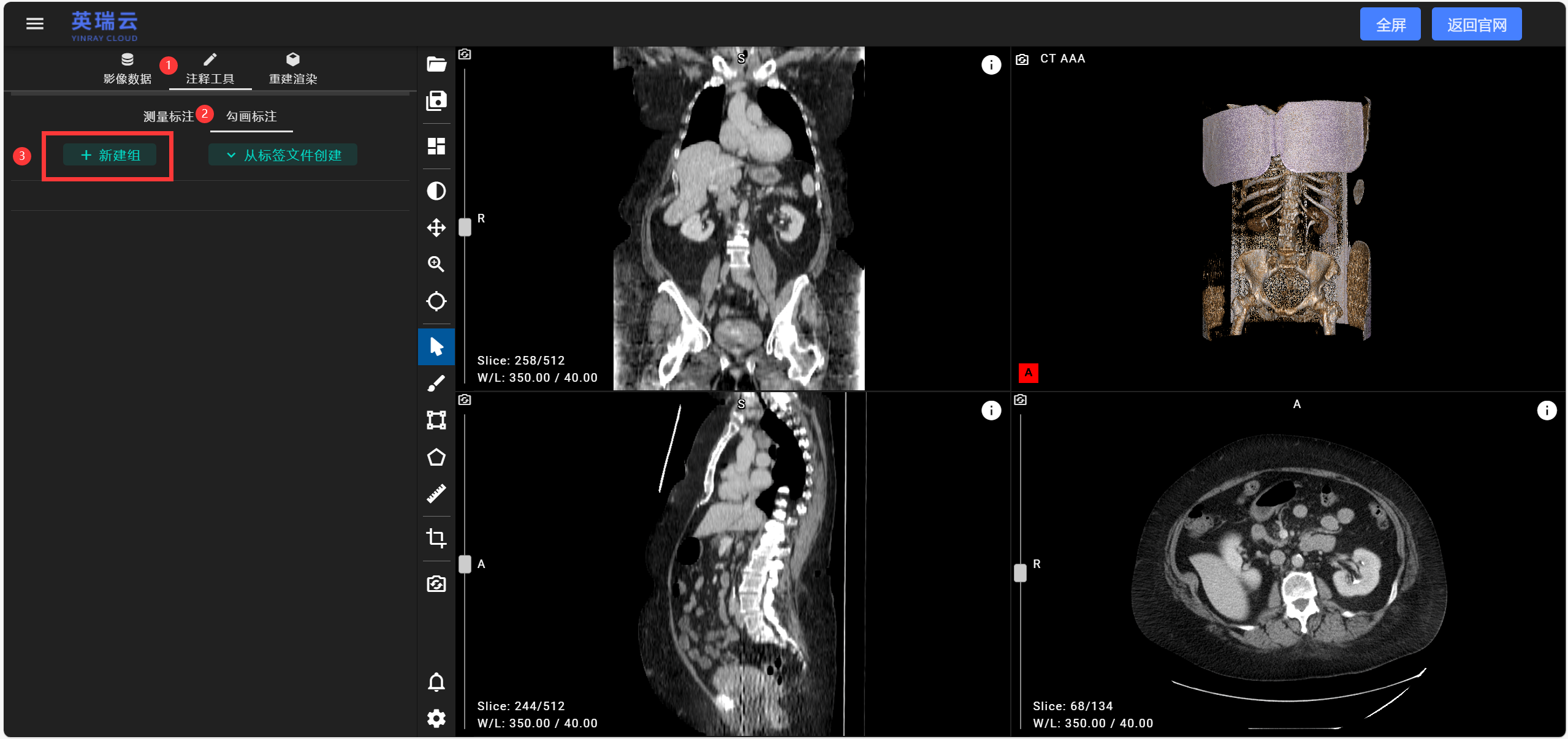

点击“新建组”输入分组名称后，可创建一个新的标签组

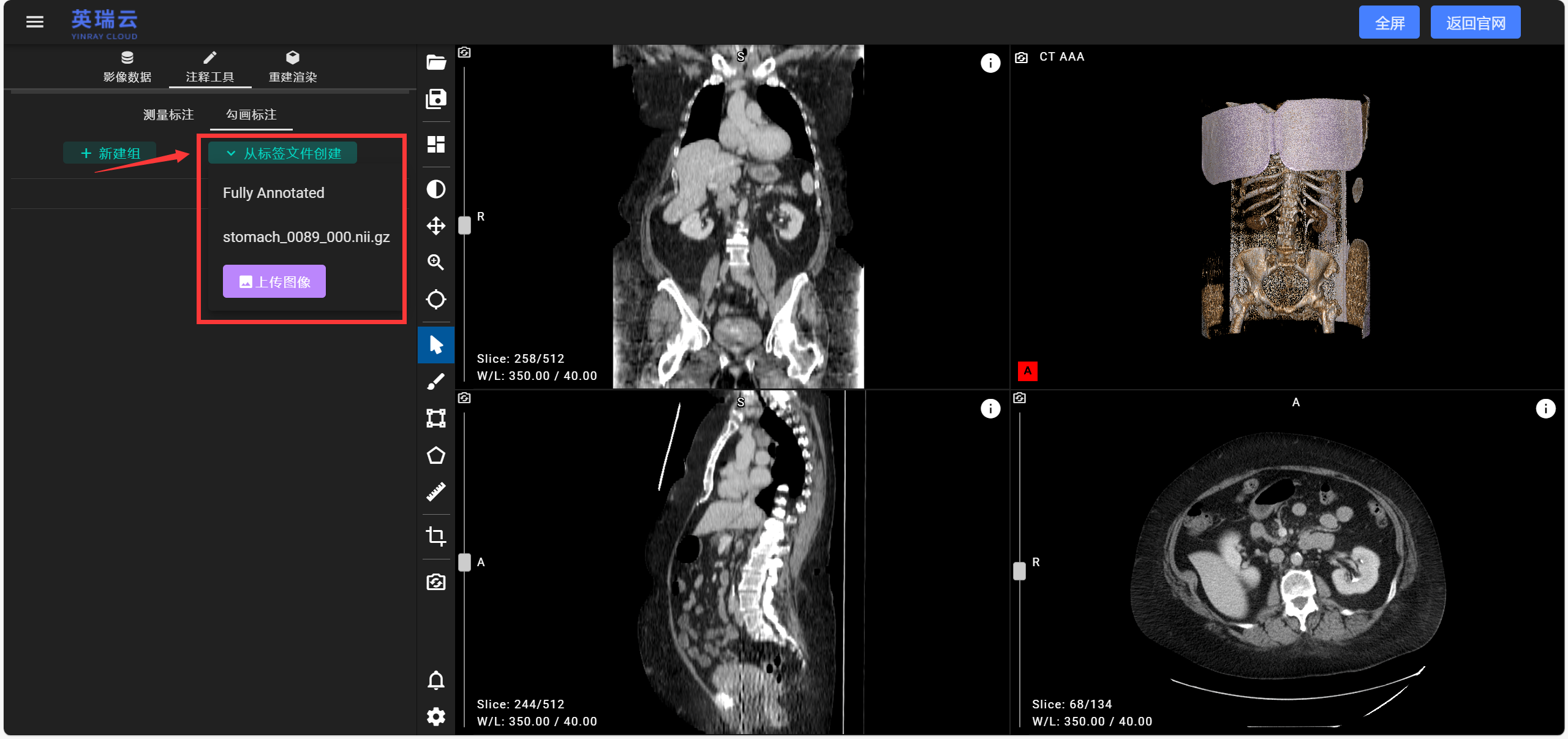

使用标签文件创建标签组

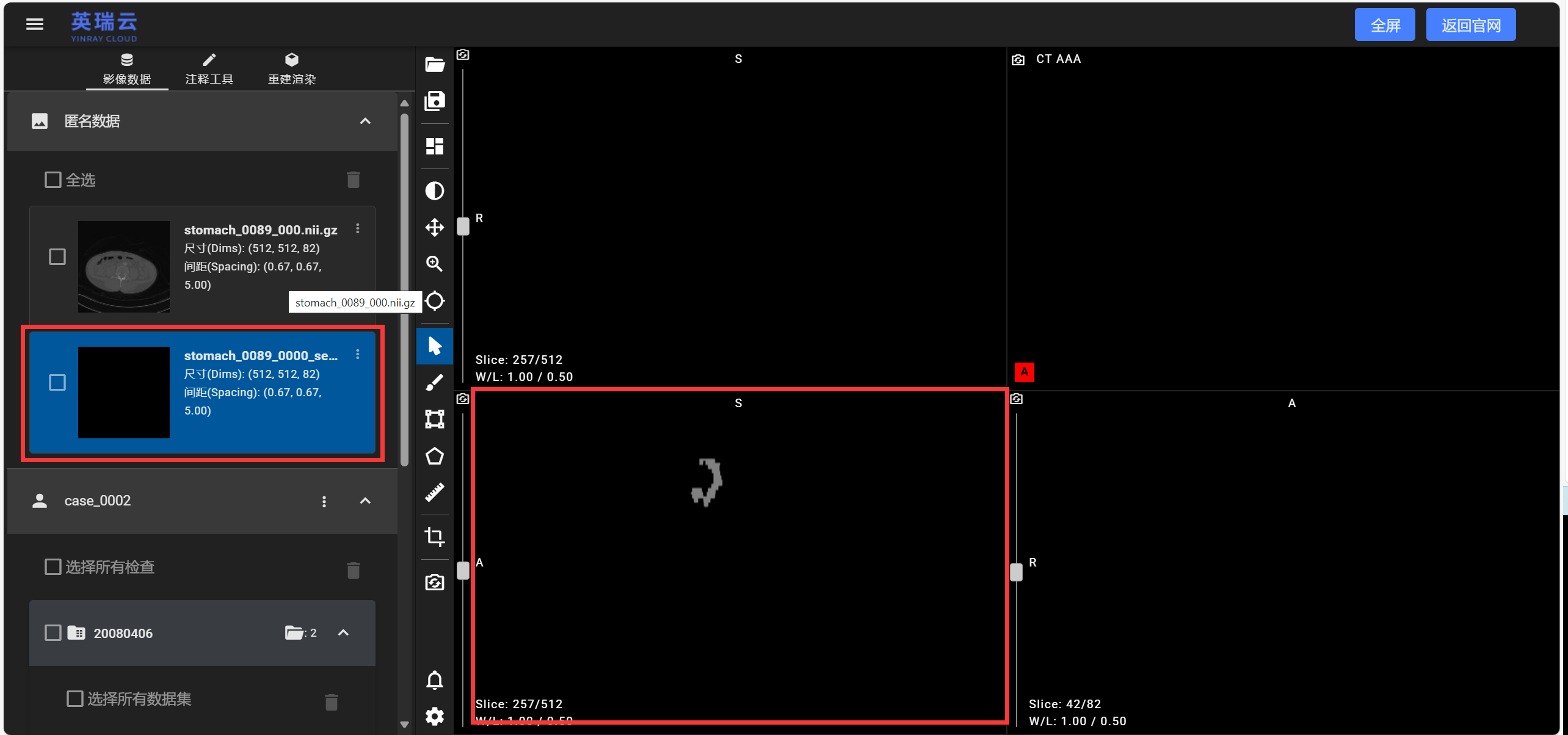

首先需要加载您的标签文件，确认标签文件成功加载后，可以将标签文件创建为标签组。 如何加载文件？

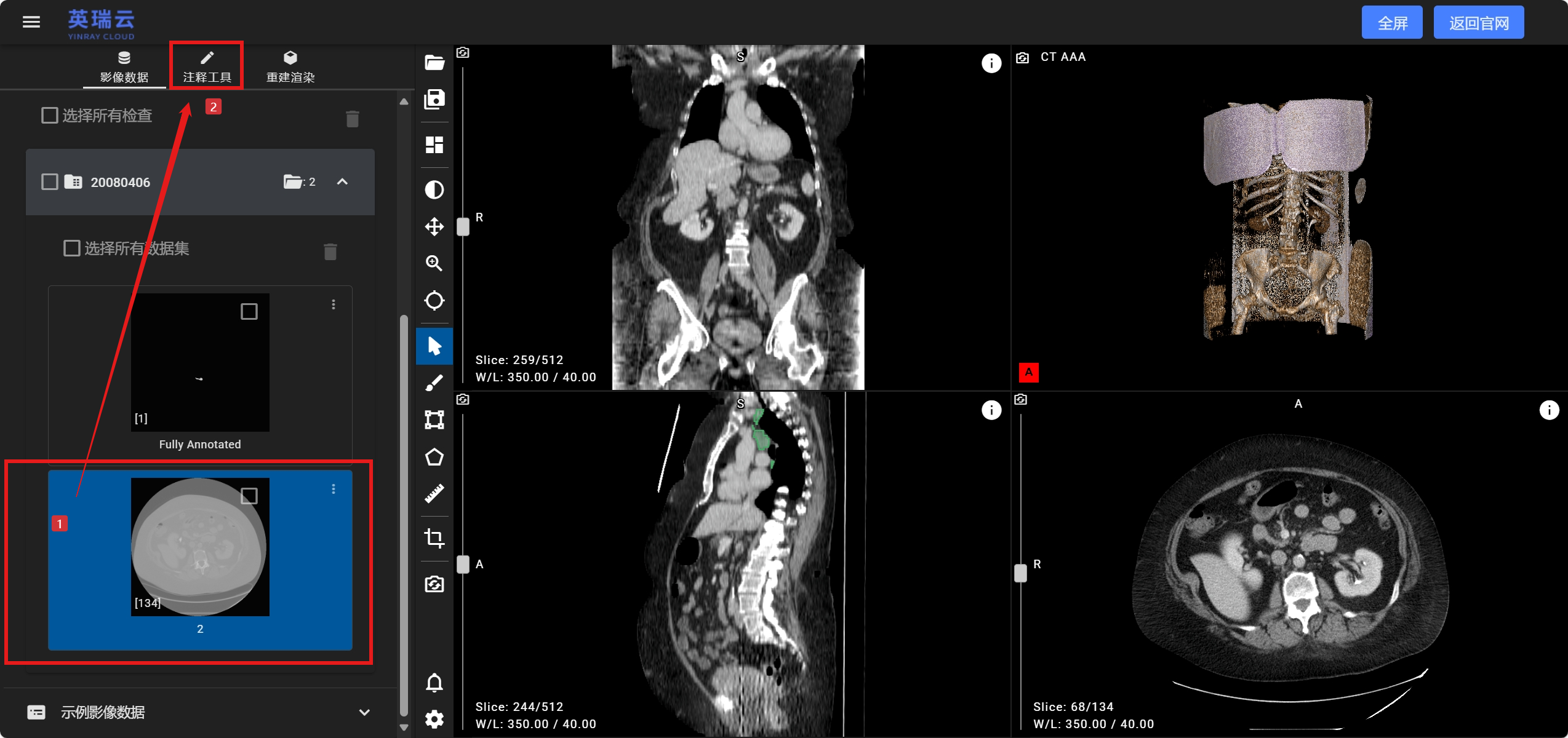

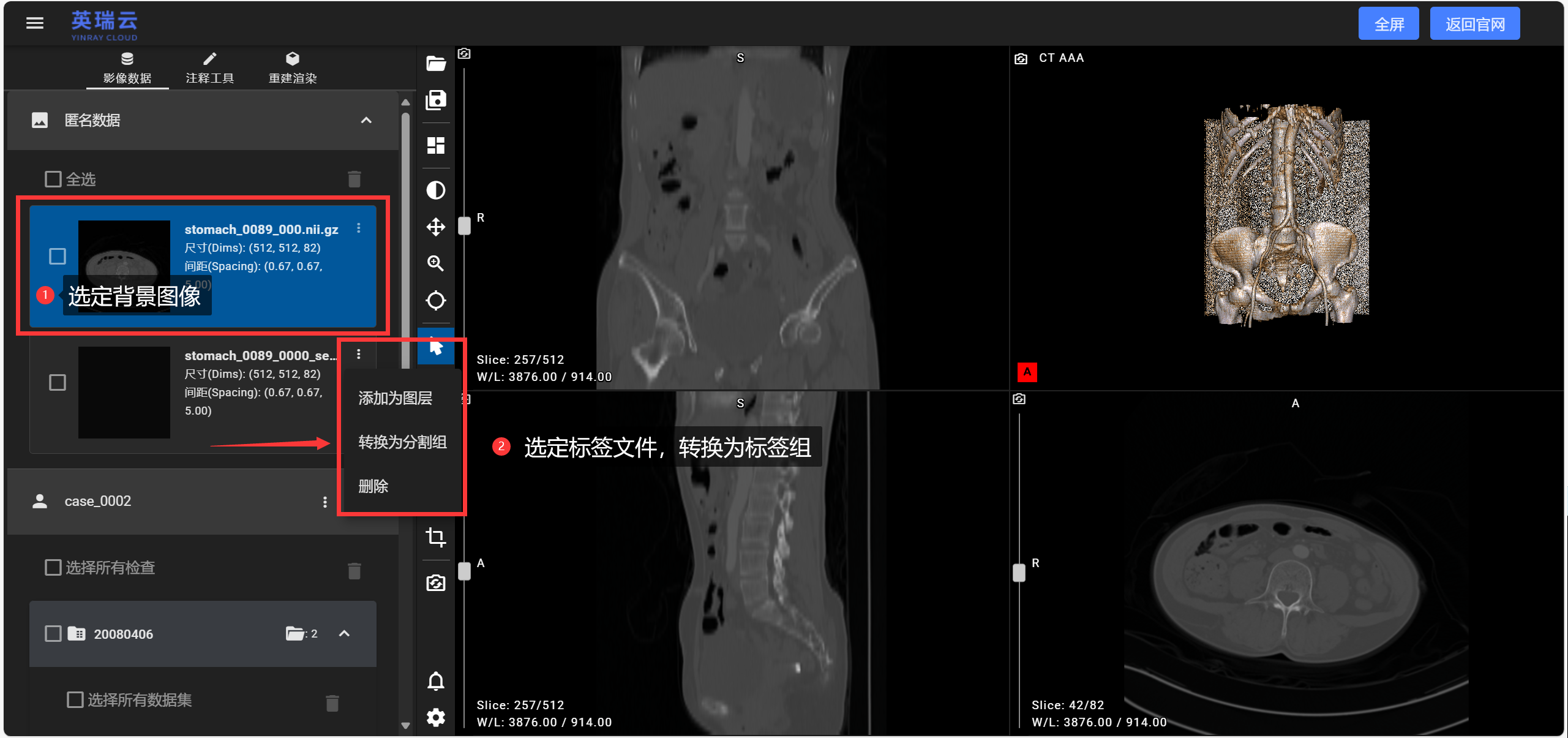

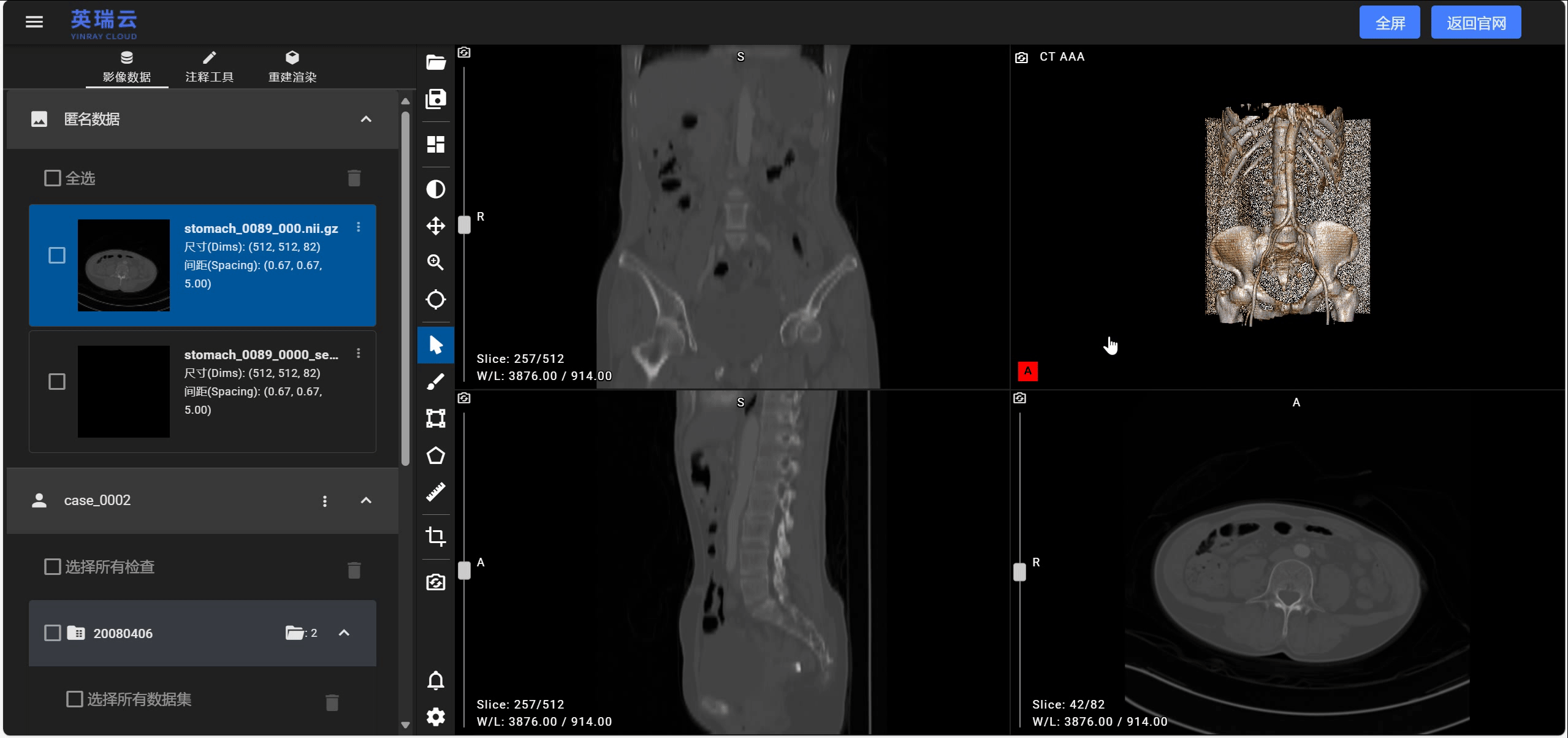

• 方式1：加载背景图像，选择需要转换的标签文件，点击右上角操作按钮，将文件转换为标签组

• 方式2：加载背景图像，切换至注释工具菜单，点击“从标签文件创建组”，选择需要转换的标签文件

提示

可以为同一个背景图像创建多个标签组，灵活适应不同的标注要求和研究需求

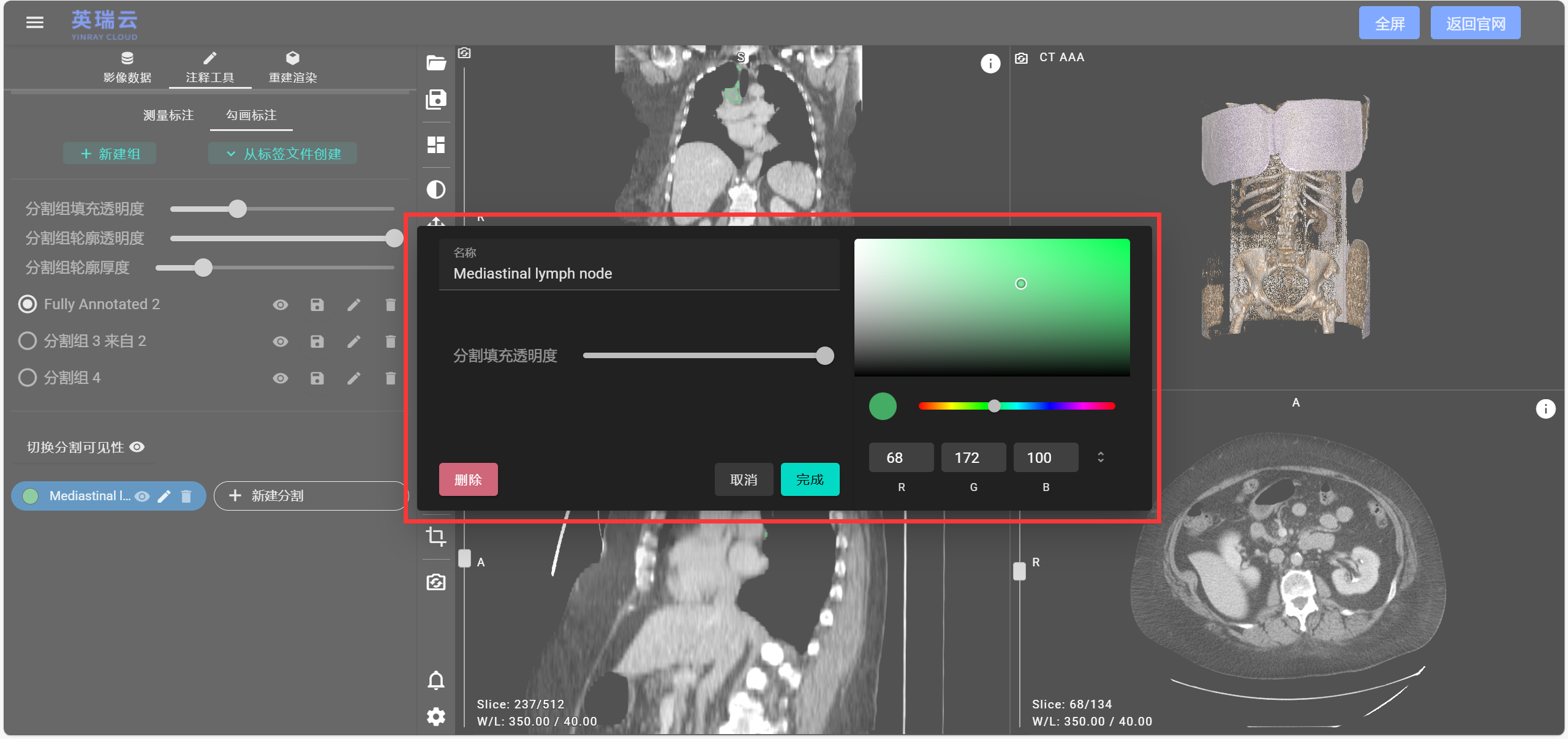

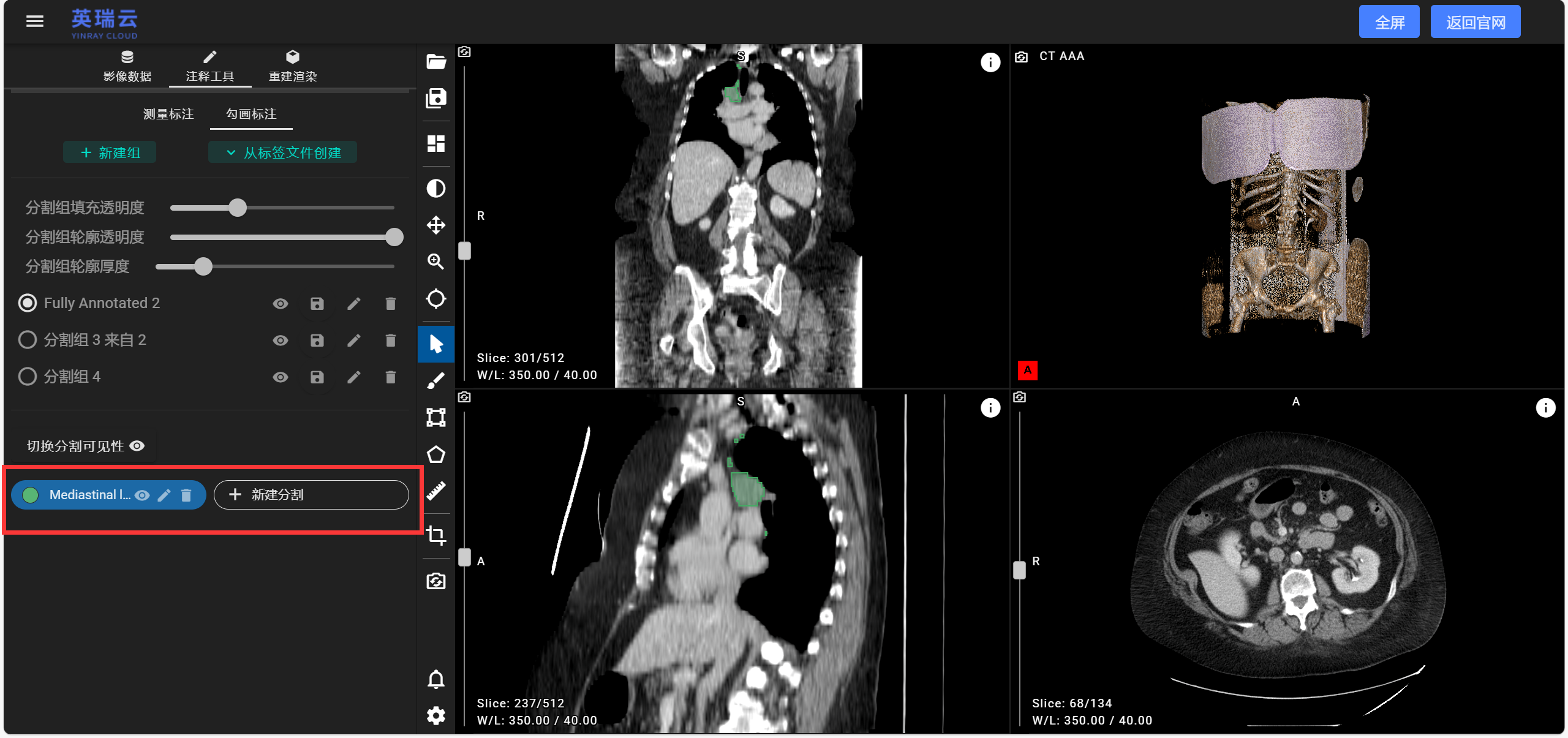

管理标签类别

标签组创建后，可在需要的分组内创建不同的标签类别，方便直观查看标注效果。

支持新增、删除类别，及维护类别名称、颜色、填充透明度等，可设置标签类别是否可见

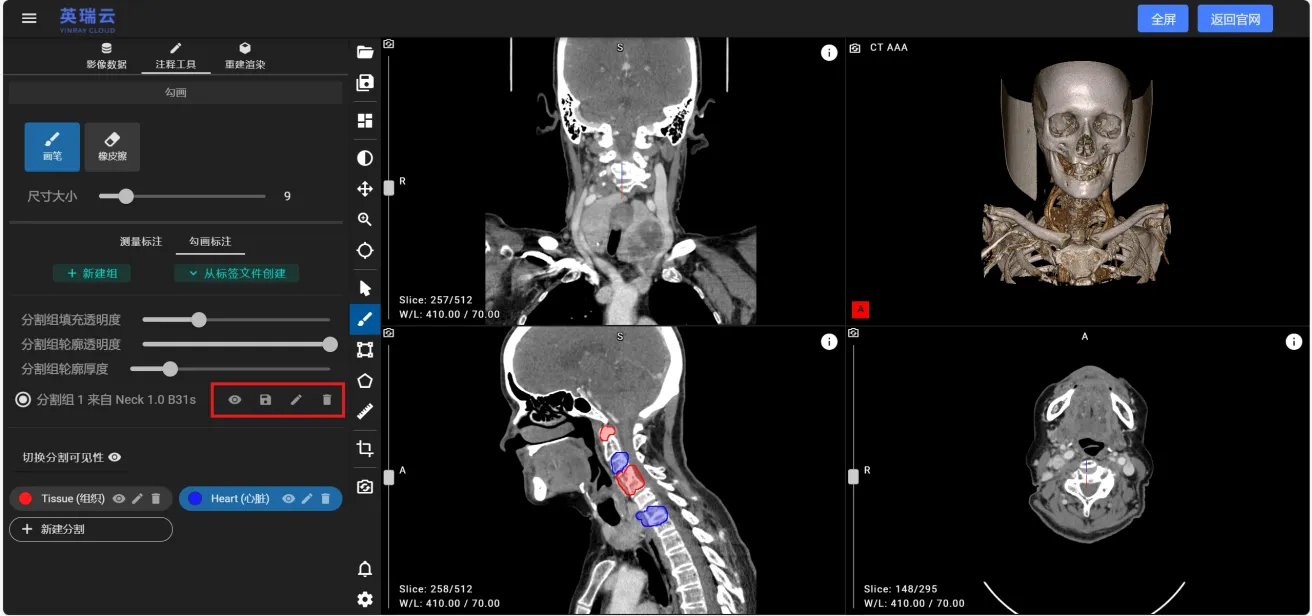

管理标签组

支持设置标签组是否可见、维护分组名称等基本设置，可保存或删除标签组

2.勾画工具

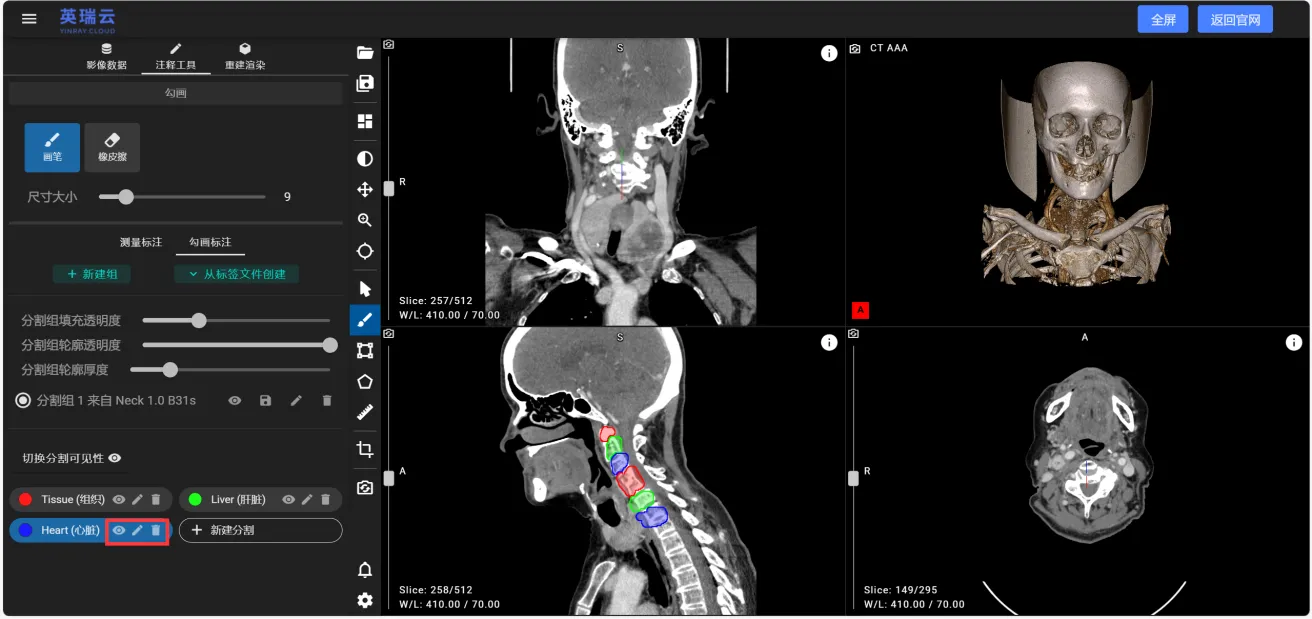

画笔工具

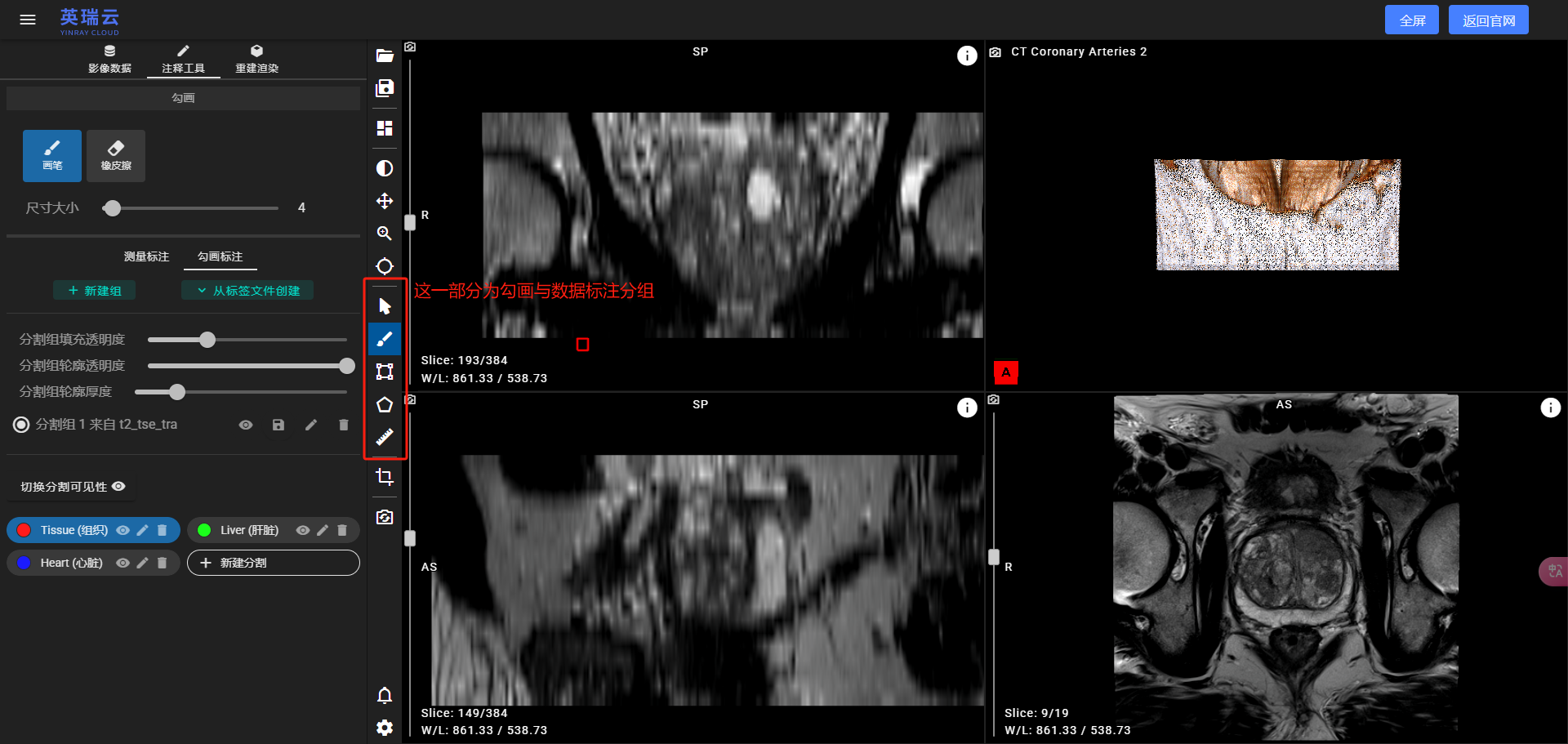

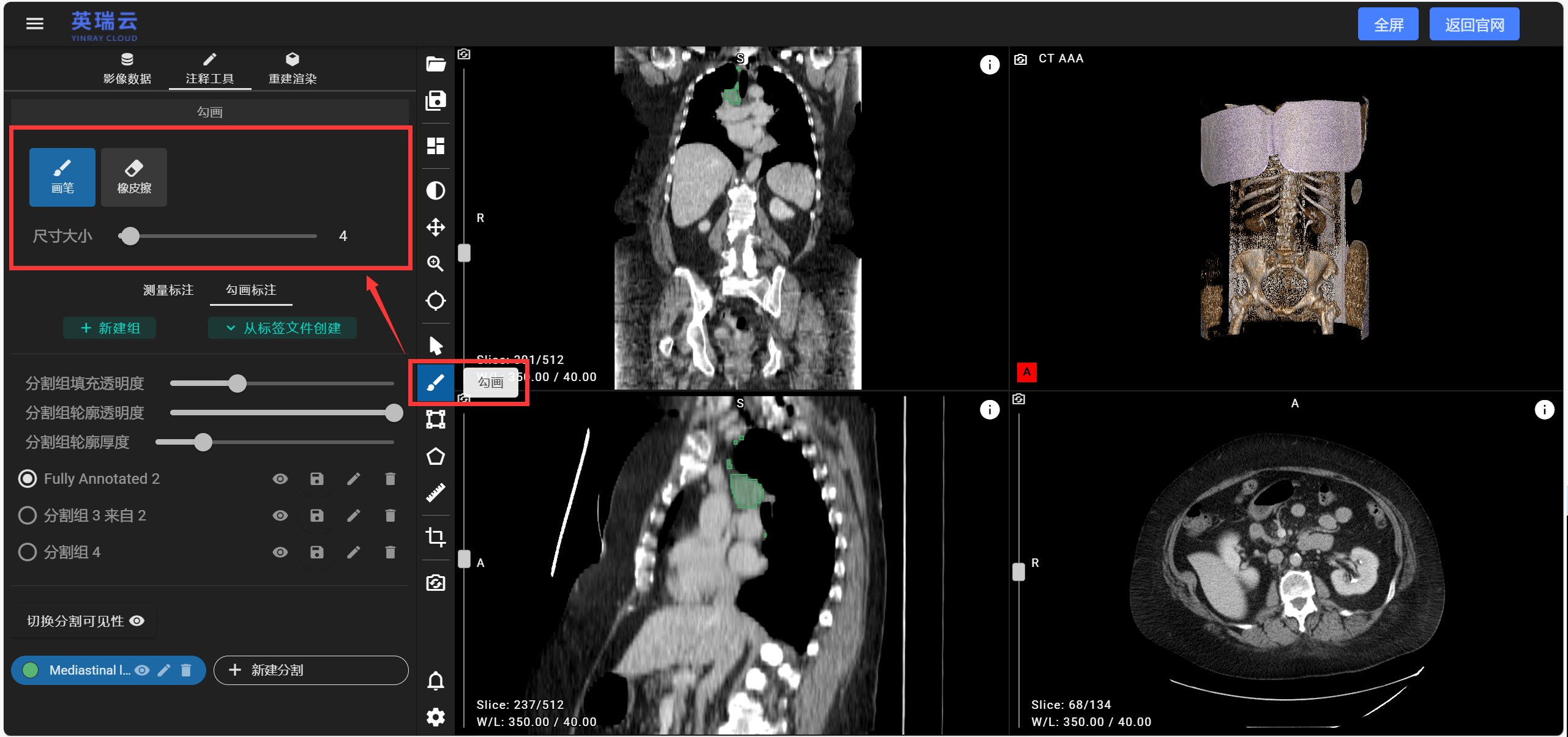

启用工具区-画笔工具，可进行勾画标注的添加，支持调整画笔尺寸大小，适应不同精细程度的勾画需求

橡皮擦工具

可使用橡皮擦工具，消除不需要的勾画区域

3.查看勾画效果

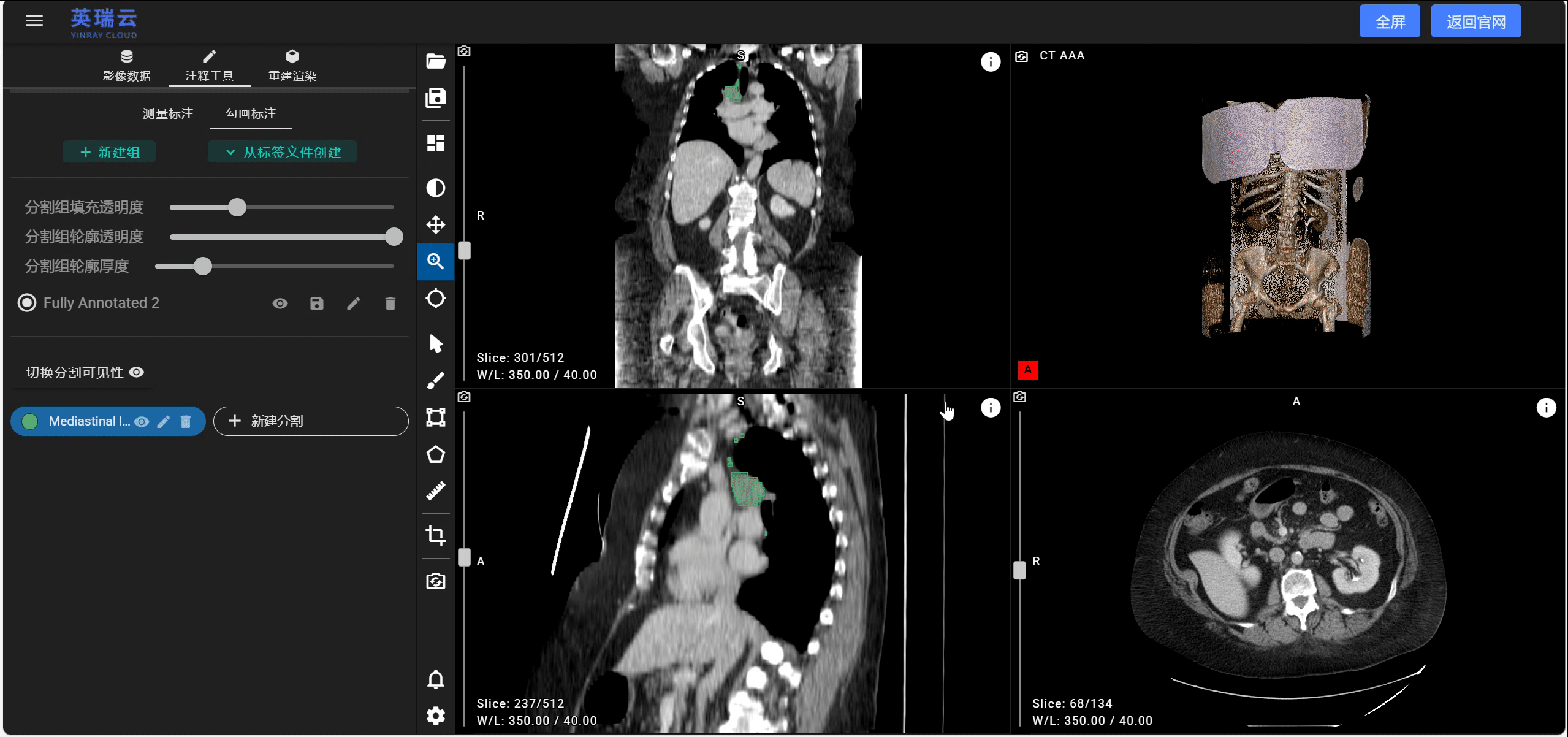

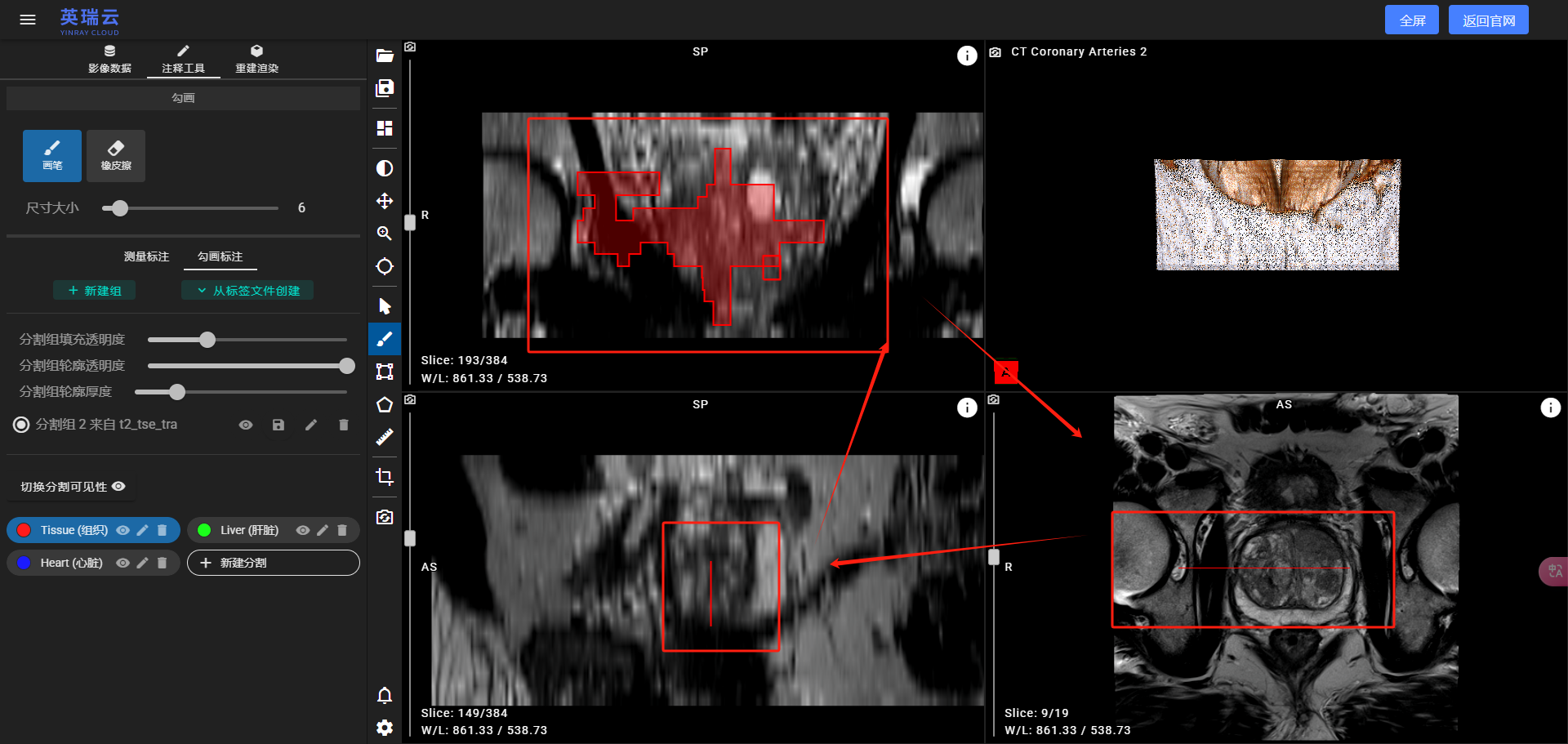

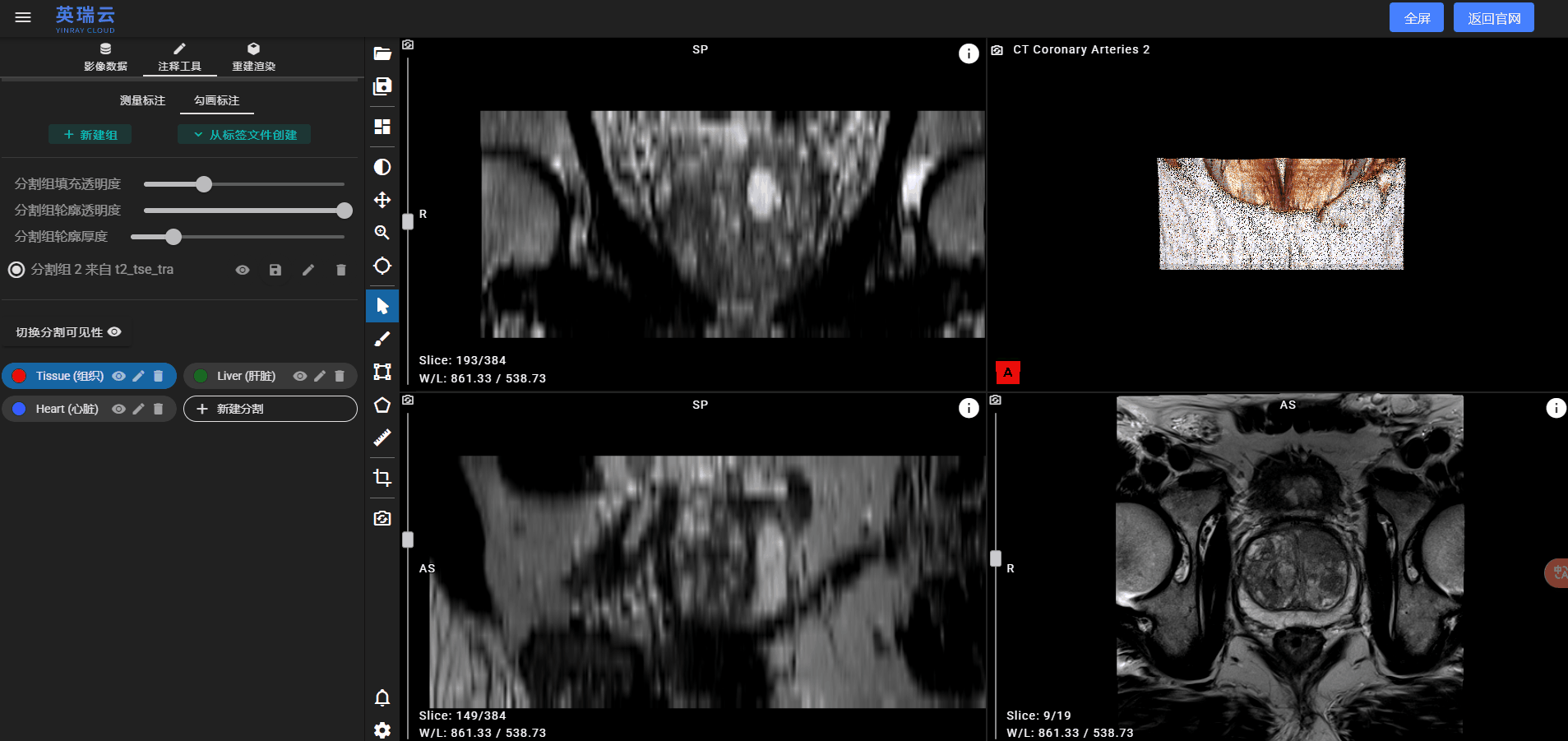

使用勾画工具进行勾画时，会自动在多个视图内进行勾画效果的同步

4.勾画数据导出

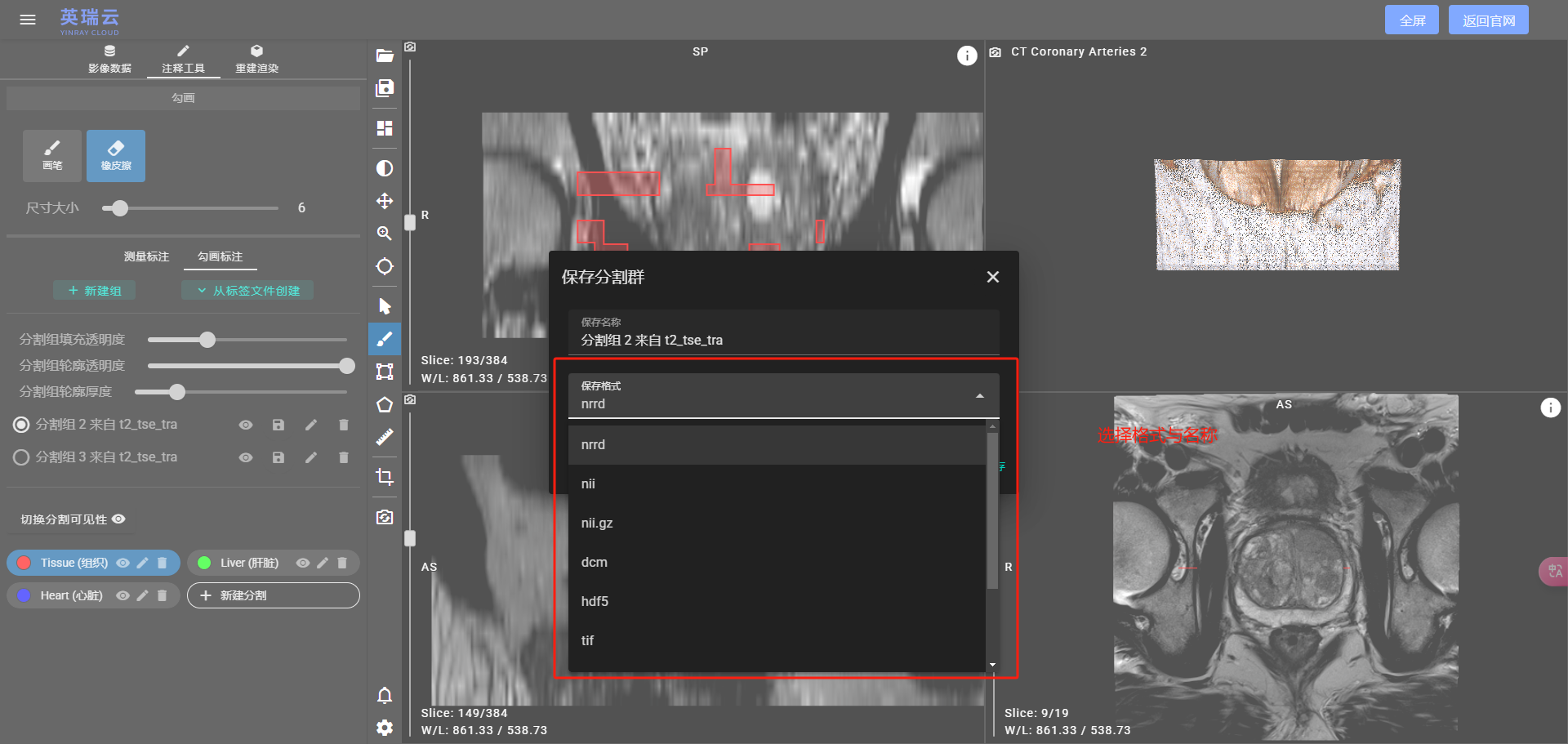

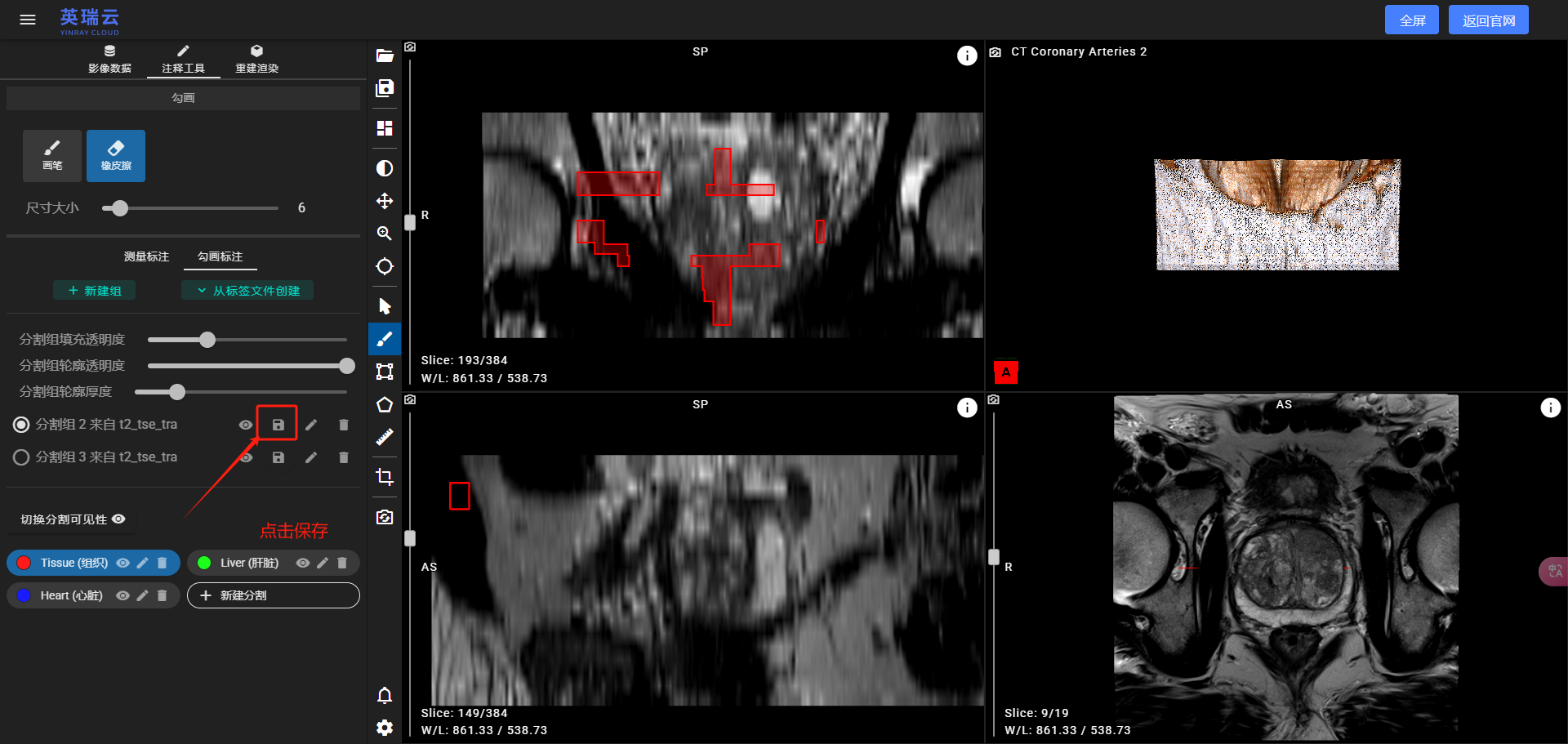

选择需要保存的勾画标签组，点击保存按钮，

填写文件名称并选择需要保存的文件格式，点击保存，浏览器将自动下载文件

提示

刷新浏览器页面后会清空之前加载的影像与标注数据，因此请根据工作进度需要，及时保存数据。

（四）工作进度中断与继续

当影像勾画标注工作量较大，无法集中一次性完成勾画任务时，为了方便下次继续当前工作，我们特别提供会话保存功能。

1.进度保存

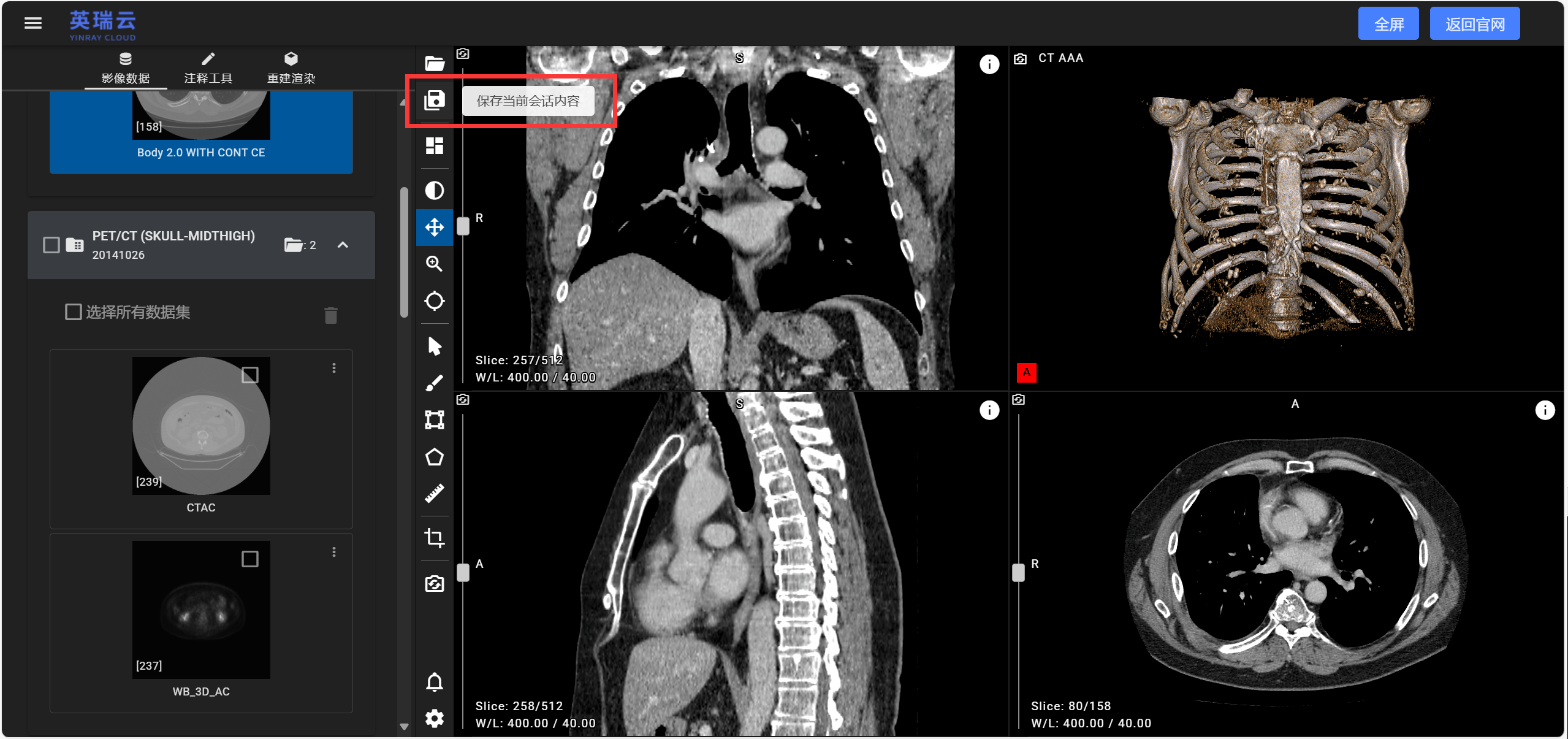

点击工具区-保存按钮，在弹出的对话框中 输入文件名称，并点击保存，浏览器将自动下载当前工作数据。

提示

包含当前已加载的所有影像数据、标注及勾画数据。

2.进度文件再加载

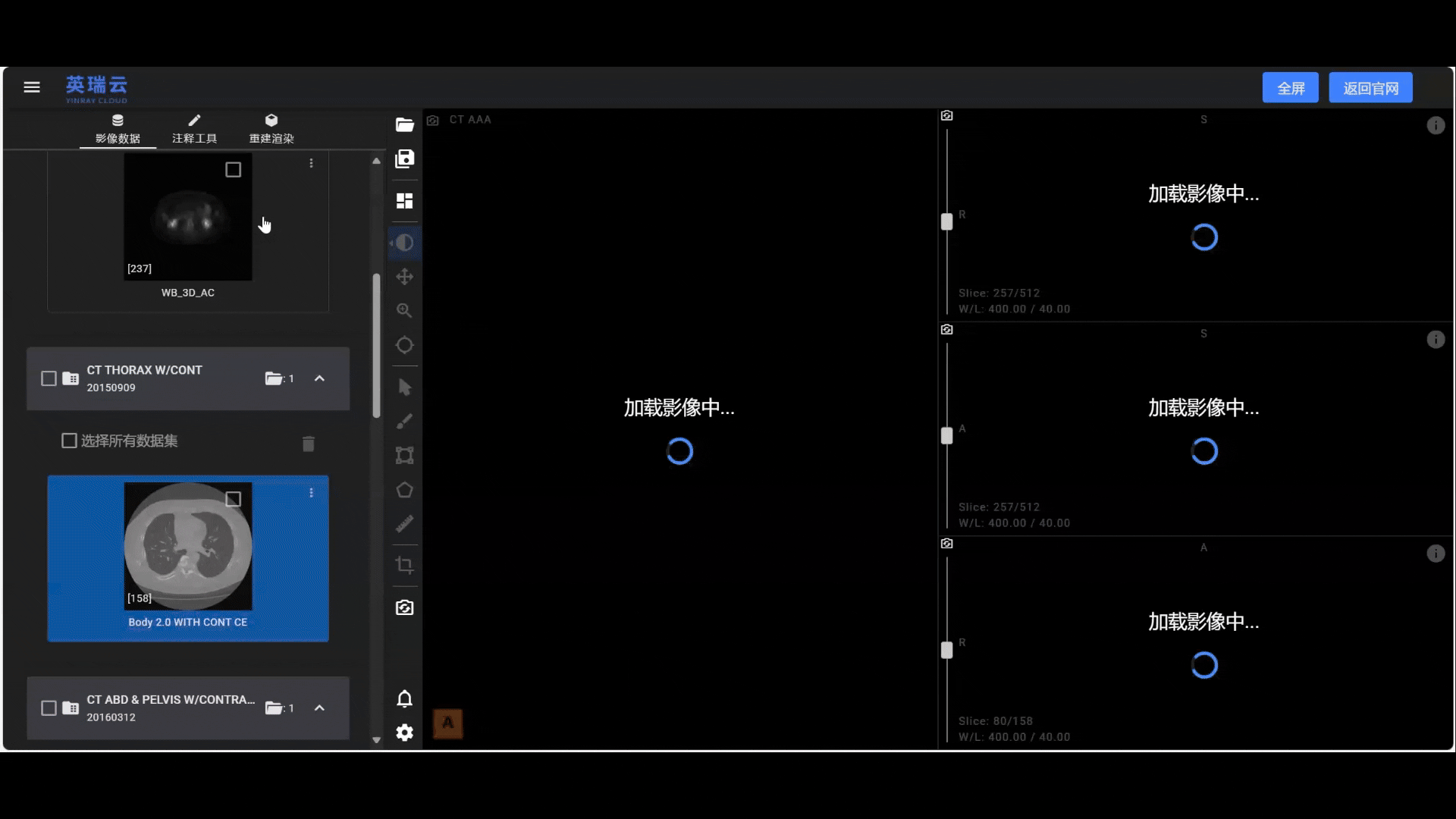

直接选择/拖拽已保存的进度文件加载
